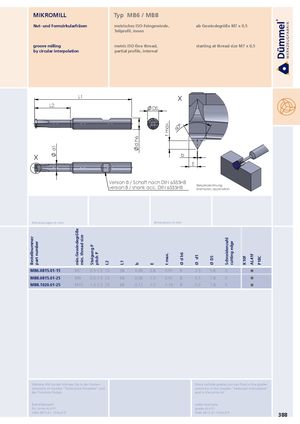

Nut- und Formzirkularfräsen metrisches ISO-Feingewinde, ab Gewindegröße M7 x 0,5
groove milling metric ISO-fine thread, starting at thread size M7 x 0,5
by circular interpolation partial profile, internal
L1 X
L2
DS
60
X b
E
Version B / Schaft nach DIN 6535HB
version B / shank acc. DIN 6535HB Beispielzeichnung exemplary application
Abmessungen in mm dimensions in mm
| MB6.0815.01-15 | M7 | 0.5-1.5 15 | 58 | 0.06 | 0.8 | 0.91 | 6 | 3.5 | 5.8 | 3 | |
| MB8.0815.01-25 | M9 | 0.5-1.5 25 | 68 | 0.06 | 1.0 | 0.91 | 8 | 5.5 | 7.8 | 3 | |
| MB8.1020.01-25 | M10 | 1.0-2.0 25 | 68 | 0.12 | 1.0 | 1.19 | 8 | 5.0 | 7.8 | 3 | |
MB6.0815.01-15/AL41F MB6.0815.01-15/AL41F 388
