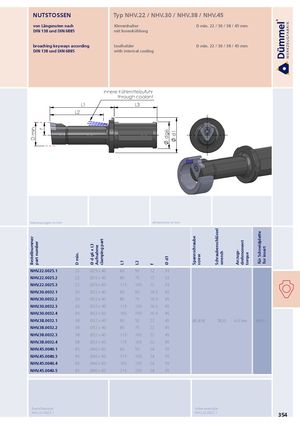

NUTSTOSSEN Typ NHV.22 / NHV.30 / NHV.38 / NHV.45
von Längsnuten nach Klemmhalter D min. 22 / 30 / 38 / 45 mm
broaching keyways according toolholder D min. 22 / 30 / 38 / 45 mm
DIN 138 und DIN 6885 with internal cooling
| Abmessungen in mm Bestellnummer part number D min. f | D min. L1 L2 | Ø d g6 x L3 Aufnahme clamping part inne | L1 re Kühlm throu | L2 L3 ittelzu gh coo | dime f fuhr lant | nsions in mm Ø d1 d1 dg6 | Spannschraube screw Schraubenschlüssel wrench | Anzugs- drehmoment torque | für Schneidplatte for insert |
| NHV.22.0025.1 NHV.22.0025.2 NHV.22.0025.3 NHV.30.0032.1 NHV.30.0032.2 NHV.30.0032.3 NHV.30.0032.4 | 22 22 22 30 30 30 30 | Ø25 x 40 Ø25 x 40 Ø25 x 60 Ø32 x 40 Ø32 x 40 Ø32 x 40 Ø32 x 60 | 60 85 115 60 85 115 160 | 50 75 105 50 75 105 150 | 12 12 12 16.5 16.5 16.5 16.5 | 33 33 33 45 45 45 45 | |||
| NHV.38.0032.1 NHV.38.0032.2 NHV.38.0032.3 | 38 38 38 | Ø32 x 40 Ø32 x 40 Ø32 x 40 | 60 85 115 | 50 75 105 | 22 22 22 | 45 45 45 | 85.818 TR20 | 6.0 Nm | NPV.∙∙∙ |
| NHV.38.0032.4 | 38 | Ø32 x 60 | 175 | 165 | 22 | 45 | |||
| NHV.45.0040.1 NHV.45.0040.3 | 45 45 | Ø40 x 60 Ø40 x 60 | 60 115 | 50 105 | 24 24 | 55 55 | |||
| NHV.45.0040.4 NHV.45.0040.5 | 45 45 | Ø40 x 60 Ø40 x 60 | 165 215 | 155 205 | 24 24 | 55 55 |
NHV.22.0025.1 NHV.22.0025.1 354
