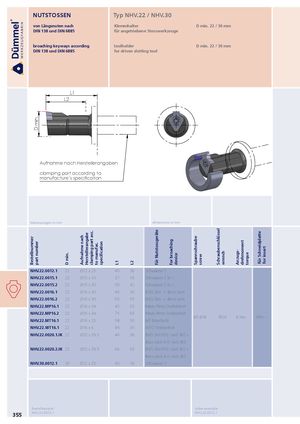

NUTSTOSSEN Typ NHV.22 / NHV.30
von Längsnuten nach Klemmhalter D min. 22 / 30 mm
broaching keyways according toolholder D min. 22 / 30 mm
DIN 138 und DIN 6885 for driven slotting tool
L1
L2
Aufnahme nach Herstellerangaben
clamping part according to
manufacture´s specification
| Abmessungen in mm Bestellnummer part number | D min. | Aufnahme nach Herstellerangabe clamping part acc. to manufac. specification | L1 | L2 | dimensi für Nutstossgeräte | ons in mm for broaching device | Spannschraube screw | Schraubenschlüssel wrench | Anzugs- drehmoment torque | für Schneidplatte for insert |
| NHV.22.0012.1 | 22 | Ø12 x 25 | 40 | 36 | Schwarzer | 1 | ||||
| NHV.22.0015.1 NHV.22.0015.2 | 22 22 | Ø15 x 33 Ø15 x 30 | 37 50 | 36 42 | Schwarzer Schwarzer | 2 in 1 2 in 1 | ||||
| NHV.22.0016.1 | 22 | Ø16 x 30 | 45 | 36 | EWS Slot | + Benz LinA | ||||
| NHV.22.0016.2 | 22 | Ø16 x 30 | 65 | 55 | EWS Slot | + Benz LinA | ||||
| NHV.22.MP16.1 | 22 | Ø16 x 34 | 45 | 35 | Mario Pint | o Stoßeinheit | ||||
| NHV.22.MP16.2 NHV.22.MT16.1 NHV.22.WT16.1 | 22 22 22 | Ø16 x 34 Ø16 x 25 Ø16 x 6 | 75 58 49 | 65 50 35 | Mario Pint MT March WTO Stoß | o Stoßeinheit etti einheit | 85.818 | TR20 | 6 Nm | NPV.∙∙∙ |
| NHV.22.0020.1.IK | 22 | Ø20 x 39.5 | 46 | 36 | EWS Slot P Benz LinA | 20 / incl. IKZ 40 / incl IKZ | + | |||
| NHV.22.0020.2.IK | 22 | Ø20 x 39.5 | 66 | 55 | EWS Slot P Benz LinA | . . 20 / incl. IKZ 40 / incl IKZ | + | |||
| NHV.30.0012.1 Bestellbeispiel: NHV.22.0012.1 | 30 | Ø12 x 25 | 40 | 36 | Schwarzer | . . 1 | order-exa NHV.22.00 | mple: 12.1 |
355 NHV.22.0012.1 NHV.22.0012.1
