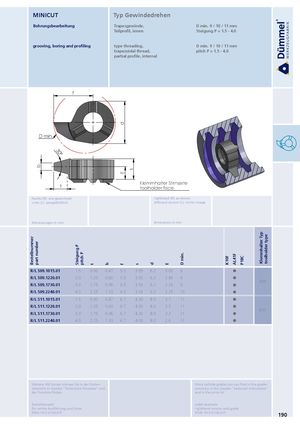

Bestellnummer bpart number Steigung P pitch P t b dEf s s d E D min. K10F AL41F P18C Klemmhalter Typ toolholder type 30° MINICUT Typ Gewindedrehen Bohrungsbearbeitung Trapezgewinde, D min. 9 / 10 / 11 mm Teilprofil, innen Steigung P = 1.5 - 4.0 grooving, boring and profiling type threading, D min. 9 / 10 / 11 mm trapezoidal thread, pitch P = 1.5 - 4.0 partial profile, internal f D min. Klemmhalter Stirnseite t toolholder face Rechts (R): wie gezeichnet righthand (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Abmessungen in mm dimensions in mm R/L S09.1015.01 1.5 0.90 0.47 5.5 3.55 6.2 3.00 9  R/L S09.1220.01 2.0 1.25 0.60 5.5 3.55 6.2 2.85 9  609 R/L S09.1730.01 3.0 1.75 0.96 5.5 3.55 6.2 2.25 9  R/L S09.2240.01 4.0 2.25 1.33 6.5 3.55 6.2 2.25 10  R/L S11.1015.01 1.5 0.90 0.47 6.7 4.30 8.0 3.7 11  R/L S11.1220.01 2.0 1.25 0.60 6.7 4.30 8.0 3.5 11  611 R/L S11.1730.01 3.0 1.75 0.96 6.7 4.30 8.0 3.2 11  R/L S11.2240.01 4.0 2.25 1.33 6.7 4.00 8.0 2.6 11  Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte righthand version and grade RS09.1015.01/AL41F RS09.1015.01/AL41F 190
