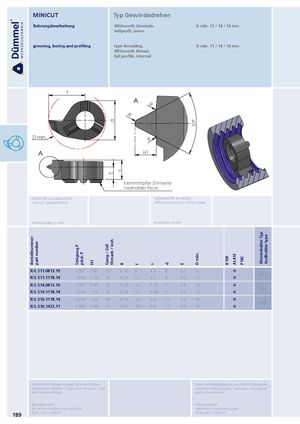

Bohrungsbearbeitung Whitworth-Gewinde, D min. 11 / 14 / 16 mm
grooving, boring and profiling type threading, D min. 11 / 14 / 16 mm
Whitworth thread, full profile, internal
| Rechts (R): wie gezeichn Links (L): spiegelbildlich A f D min. | et | E d | righthand (R): as shown lefthand version (L): mirror imag s R R R 55° H1 A Klemmhalter Stirnseite toolholder face | e |
| Bestellnummer part number Abmessungen in mm | Steigung P pitch P | H1 Gang / Zoll threads / inch | R f s d E D min. dimensions in mm | K10F AL41F P18C Klemmhalter Typ toolholder type |
| R/L S11.0813.19 R/L S11.1118.14 | 1.337 1.814 | 0.85 19 1.16 14 | 0.18 6.7 4.3 8 2.7 11 0.24 6.7 4.3 8 3.0 11 | 611 |
| R/L S14.0813.19 R/L S14.1118.14 | 1.337 1.814 | 0.85 19 1.16 14 | 0.18 9.0 5.35 9 3.8 14 0.24 9.0 5.40 9 3.6 14 | 614 |
| R/L S16.1118.14 R/L S16.1423.11 | 1.814 2.309 | 1.16 14 1.48 11 | 0.24 10.2 5.4 11 3.9 16 0.31 10.2 5.4 11 3.5 16 | 616 |
