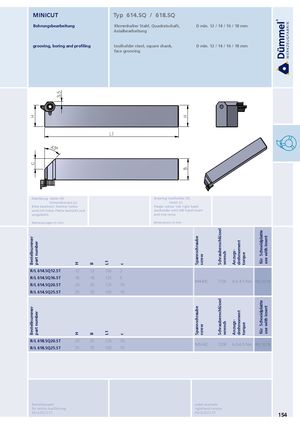

MINICUT Typ 614.SQ / 618.SQ Bohrungsbearbeitung Klemmhalter Stahl, Quadratschaft, D min. 12 / 14 / 16 / 18 mm Axialbearbeitung grooving, boring and profiling toolholder steel, square shank, D min. 12 / 14 / 16 / 18 mm face grooving 3,5 H H L1 45° c B Abbildung: Halter (R) drawing: toolholder (R) Schneideinsatz (L) insert (L) Bitte beachten: Rechter Halter Please notice: Use right hand wird mit linker Platte bestückt und toolholder with left hand insert umgekehrt. and vice versa. Abmessungen in mm dimensions in mm Schraubenschlüssel für Schneidplatte use with insert Spannschraube Bestellnummer drehmoment part number Anzugs- wrench torque screw L1 H B c R/L 614.SQ12.ST 12 12 100 2 R/L 614.SQ16.ST 16 16 125 6 M4-MC T15F 4.0-4.5 Nm R/L S014 R/L 614.SQ20.ST 20 20 125 10 R/L 614.SQ25.ST 25 25 150 15 Schraubenschlüssel für Schneidplatte use with insert Spannschraube Bestellnummer drehmoment part number Anzugs- wrench torque screw L1 H B c R/L 618.SQ20.ST 20 20 125 10 M5-MC T20F 6.0-6.5 Nm R/L S018 R/L 618.SQ25.ST 25 25 150 15 Bestellbeispiel: order-example: für rechte Ausführung righthand version R614.SQ12.ST R614.SQ12.ST 154
