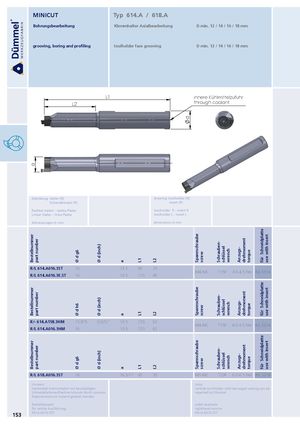

MINICUT Typ 614.A / 618.A Bohrungsbearbeitung Klemmhalter Axialbearbeitung D min. 12 / 14 / 16 / 18 mm grooving, boring and profiling toolholder face grooving D min. 12 / 14 / 16 / 18 mm L1 innere Kühlmittelzufuhr L2 through coolant d a Abbildung: Halter (R) drawing: toolholder (R) Schneideinsatz (R) insert (R) Rechter Halter - rechte Platte toolholder R - insert R Linker Halter - linke Platte toolholder L - insert L Abmessungen in mm dimensions in mm für Schneidplatte Spannschraube Bestellnummer use with insert drehmoment part number Schrauben- Ø d (inch) schlüssel Anzugs- wrench torque Ø d g6 screw L1 L2 a R/L 614.A016.3ST 16 13.5 90 25 M4-MC T15F 4.0-4.5 Nm R/L S014 R/L 614.A016.3E.ST 16 13.5 110 45 für Schneidplatte Spannschraube Bestellnummer use with insert drehmoment part number Schrauben- Ø d (inch) schlüssel Anzugs- wrench torque Ø d h6 screw L1 L2 a R/- 614.A158.3HM 15.875 0.625" 13.5 120 62 M4-MC T15F 4.0-4.5 Nm R/L S014 R/L 614.A016.3HM 16 13.5 120 62 für Schneidplatte Spannschraube Bestellnummer use with insert drehmoment part number Schrauben- Ø d (inch) schlüssel Anzugs- wrench torque Ø d g6 screw L1 L2 a R/L 618.A016.3ST 16 16.5/17 90 30 M5-MC T20F 6.0-6.5 Nm R/L S018 Hinweis: note: Hartmetall-Klemmhalter mit beschädigter carbide-toolholder with damaged seating can be Schneidplattenaufnahme können durch unseren repaired by Dümmel. Reparaturservice instand gesetzt werden. Bestellbeispiel: order-example: für rechte Ausführung righthand version R614.A016.3ST R614.A016.3ST 153
