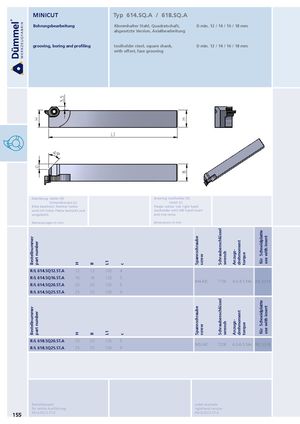

MINICUT Typ 614.SQ.A / 618.SQ.A Bohrungsbearbeitung Klemmhalter Stahl, Quadratschaft, D min. 12 / 14 / 16 / 18 mm abgesetzte Version, Axialbearbeitung grooving, boring and profiling toolholder steel, square shank, D min. 12 / 14 / 16 / 18 mm with offset, face grooving 3,5 H H L1 45° c B Abbildung: Halter (R) drawing: toolholder (R) Schneideinsatz (L) insert (L) Bitte beachten: Rechter Halter Please notice: Use right hand wird mit linker Platte bestückt und toolholder with left hand insert umgekehrt. and vice versa. Abmessungen in mm dimensions in mm Schraubenschlüssel für Schneidplatte use with insert Spannschraube Bestellnummer drehmoment part number Anzugs- wrench torque screw L1 H B c R/L 614.SQ12.ST.A 12 12 100 4 R/L 614.SQ16.ST.A 16 16 120 5 M4-MC T15F 4.0-4.5 Nm R/L S014 R/L 614.SQ20.ST.A 20 20 120 5 R/L 614.SQ25.ST.A 25 25 150 9 Schraubenschlüssel für Schneidplatte use with insert Spannschraube Bestellnummer drehmoment part number Anzugs- wrench torque screw L1 H B c R/L 618.SQ20.ST.A 20 20 120 5 M5-MC T20F 6.0-6.5 Nm R/L S018 R/L 618.SQ25.ST.A 25 25 150 9 Bestellbeispiel: order-example: für rechte Ausführung righthand version R614.SQ12.ST.A R614.SQ12.ST.A 155
