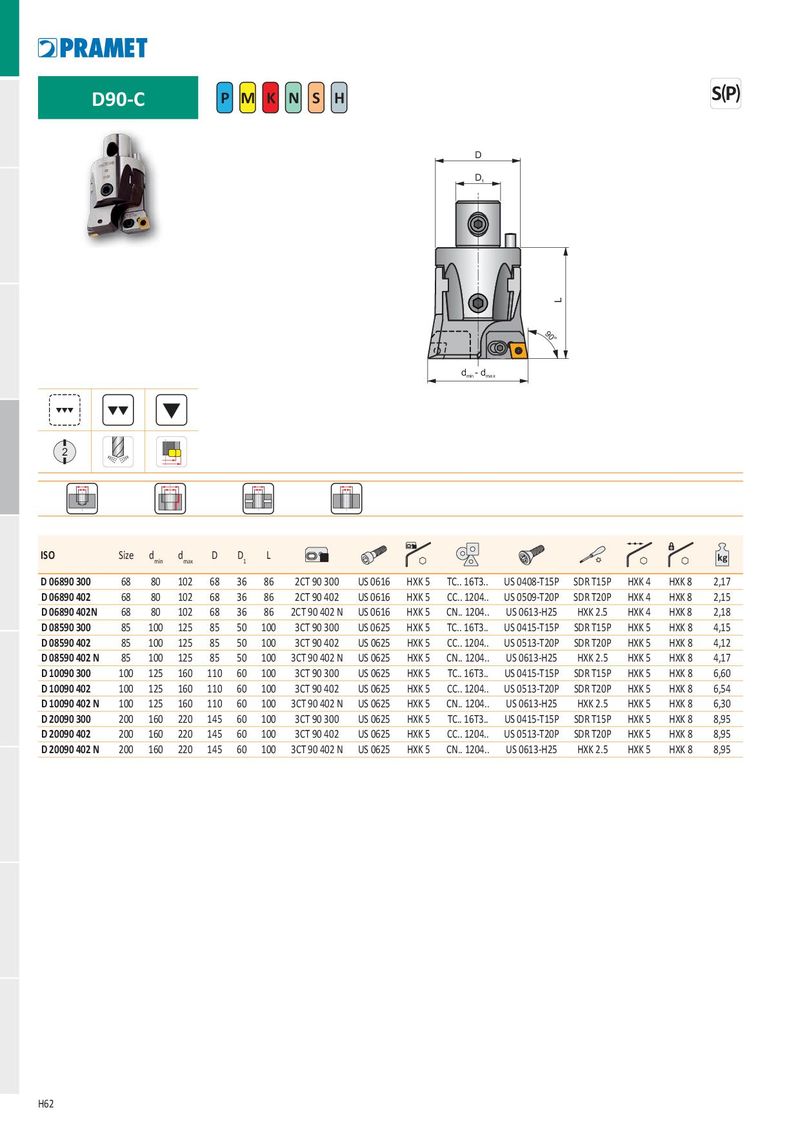

D90-C P M K N S H S P
D D 1
90°
d - d min max
2
| ISO | Size | dmin | dmax | D | D1 | L | kg | ||||||||
| D 06890 300 | 68 | 80 | 102 | 68 | 36 | 86 | 2CT 90 300 | US 0616 | HXK 5 | TC.. 16T3.. | US 0408-T15P | SDR T15P | HXK 4 | HXK 8 | 2,17 |
| D 06890 402 | 68 | 80 | 102 | 68 | 36 | 86 | 2CT 90 402 | US 0616 | HXK 5 | CC.. 1204.. | US 0509-T20P | SDR T20P | HXK 4 | HXK 8 | 2,15 |
| D 06890 402N | 68 | 80 | 102 | 68 | 36 | 86 | 2CT 90 402 N | US 0616 | HXK 5 | CN.. 1204.. | US 0613-H25 | HXK 2.5 | HXK 4 | HXK 8 | 2,18 |
| D 08590 300 | 85 | 100 | 125 | 85 | 50 | 100 | 3CT 90 300 | US 0625 | HXK 5 | TC.. 16T3.. | US 0415-T15P | SDR T15P | HXK 5 | HXK 8 | 4,15 |
| D 08590 402 | 85 | 100 | 125 | 85 | 50 | 100 | 3CT 90 402 | US 0625 | HXK 5 | CC.. 1204.. | US 0513-T20P | SDR T20P | HXK 5 | HXK 8 | 4,12 |
| D 08590 402 N | 85 | 100 | 125 | 85 | 50 | 100 | 3CT 90 402 N | US 0625 | HXK 5 | CN.. 1204.. | US 0613-H25 | HXK 2.5 | HXK 5 | HXK 8 | 4,17 |
| D 10090 300 | 100 | 125 | 160 | 110 | 60 | 100 | 3CT 90 300 | US 0625 | HXK 5 | TC.. 16T3.. | US 0415-T15P | SDR T15P | HXK 5 | HXK 8 | 6,60 |
| D 10090 402 | 100 | 125 | 160 | 110 | 60 | 100 | 3CT 90 402 | US 0625 | HXK 5 | CC.. 1204.. | US 0513-T20P | SDR T20P | HXK 5 | HXK 8 | 6,54 |
| D 10090 402 N | 100 | 125 | 160 | 110 | 60 | 100 | 3CT 90 402 N | US 0625 | HXK 5 | CN.. 1204.. | US 0613-H25 | HXK 2.5 | HXK 5 | HXK 8 | 6,30 |
| D 20090 300 | 200 | 160 | 220 | 145 | 60 | 100 | 3CT 90 300 | US 0625 | HXK 5 | TC.. 16T3.. | US 0415-T15P | SDR T15P | HXK 5 | HXK 8 | 8,95 |
| D 20090 402 | 200 | 160 | 220 | 145 | 60 | 100 | 3CT 90 402 | US 0625 | HXK 5 | CC.. 1204.. | US 0513-T20P | SDR T20P | HXK 5 | HXK 8 | 8,95 |
| D 20090 402 N | 200 | 160 | 220 | 145 | 60 | 100 | 3CT 90 402 N | US 0625 | HXK 5 | CN.. 1204.. | US 0613-H25 | HXK 2.5 | HXK 5 | HXK 8 | 8,95 |
