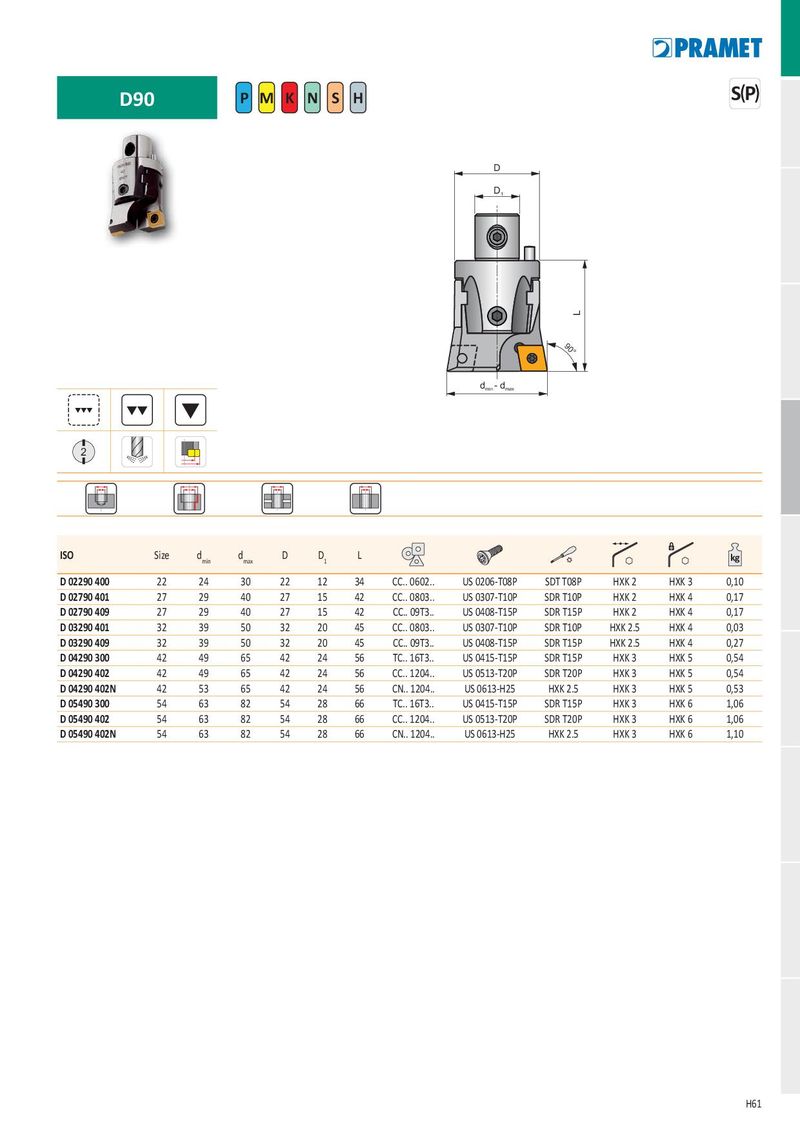

D90 P M K N S H S P
D D 1
90°
d - d min max
2
| ISO | Size | dmin | dmax | D | D1 | L | kg | |||||
| D 02290 400 | 22 | 24 | 30 | 22 | 12 | 34 | CC.. 0602.. | US 0206-T08P | SDT T08P | HXK 2 | HXK 3 | 0,10 |
| D 02790 401 | 27 | 29 | 40 | 27 | 15 | 42 | CC.. 0803.. | US 0307-T10P | SDR T10P | HXK 2 | HXK 4 | 0,17 |
| D 02790 409 | 27 | 29 | 40 | 27 | 15 | 42 | CC.. 09T3.. | US 0408-T15P | SDR T15P | HXK 2 | HXK 4 | 0,17 |
| D 03290 401 | 32 | 39 | 50 | 32 | 20 | 45 | CC.. 0803.. | US 0307-T10P | SDR T10P | HXK 2.5 | HXK 4 | 0,03 |
| D 03290 409 | 32 | 39 | 50 | 32 | 20 | 45 | CC.. 09T3.. | US 0408-T15P | SDR T15P | HXK 2.5 | HXK 4 | 0,27 |
| D 04290 300 | 42 | 49 | 65 | 42 | 24 | 56 | TC.. 16T3.. | US 0415-T15P | SDR T15P | HXK 3 | HXK 5 | 0,54 |
| D 04290 402 | 42 | 49 | 65 | 42 | 24 | 56 | CC.. 1204.. | US 0513-T20P | SDR T20P | HXK 3 | HXK 5 | 0,54 |
| D 04290 402N | 42 | 53 | 65 | 42 | 24 | 56 | CN.. 1204.. | US 0613-H25 | HXK 2.5 | HXK 3 | HXK 5 | 0,53 |
| D 05490 300 | 54 | 63 | 82 | 54 | 28 | 66 | TC.. 16T3.. | US 0415-T15P | SDR T15P | HXK 3 | HXK 6 | 1,06 |
| D 05490 402 | 54 | 63 | 82 | 54 | 28 | 66 | CC.. 1204.. | US 0513-T20P | SDR T20P | HXK 3 | HXK 6 | 1,06 |
| D 05490 402N | 54 | 63 | 82 | 54 | 28 | 66 | CN.. 1204.. | US 0613-H25 | HXK 2.5 | HXK 3 | HXK 6 | 1,10 |
