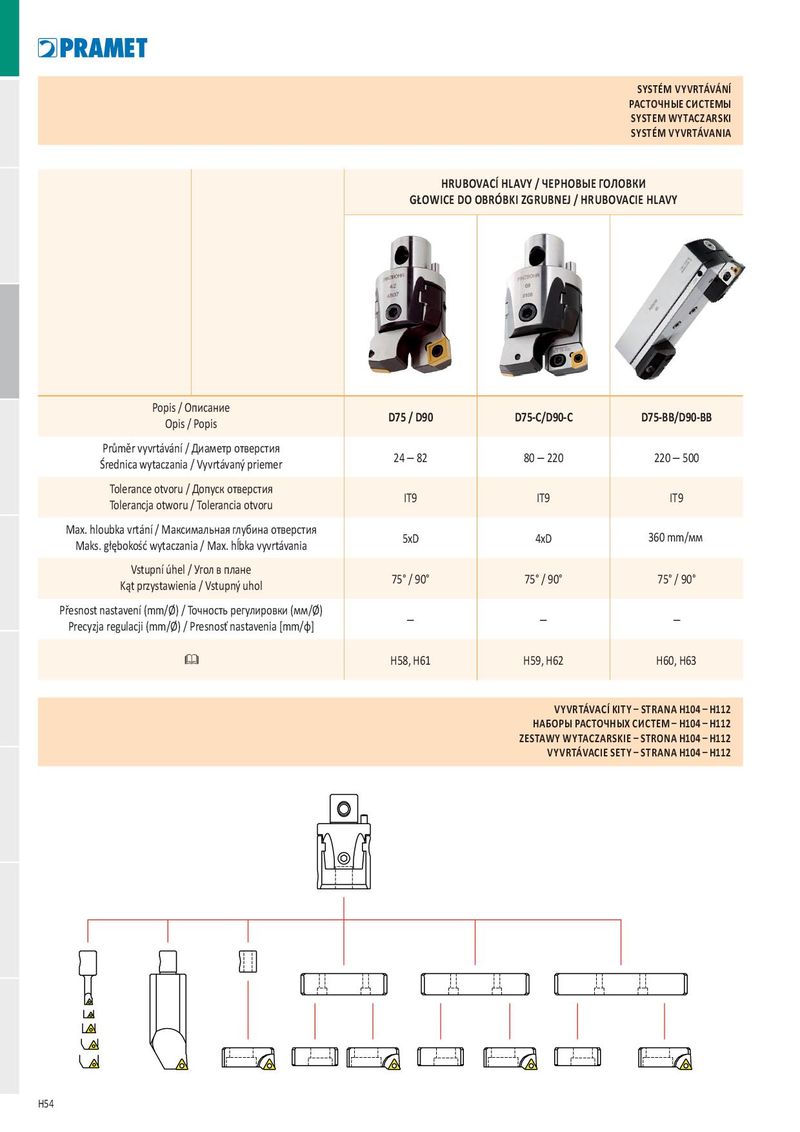

РАСТОЧНЫЕ СИСТЕМЫ SYSTEM WYTACZARSKI SYSTÉM VYVRTÁVANIA
HRUBOVACÍ HLAVY / ЧЕРНОВЫЕ ГОЛОВКИ GŁOWICE DO OBRÓBKI ZGRUBNEJ / HRUBOVACIE HLAVY
Popis / Описание
| Opis / Popis | D75 / D90 | D75-C/D90-C | D75-BB/D90-BB | ||
| Průměr vyvrtávání / Диаметр отверстия | |||||
| Średnica wytaczania / Vyvrtávaný priemer | 24 – 82 | 80 – 220 | 220 – 500 | ||
| Tolerance otvoru / Допуск отверстия |
| Tolerancja otworu / Tolerancia otvoru | IT9 | IT9 | IT9 | ||
| Max. hloubka vrtání / Максимальная глубина отверстия | |||||
| 5xD | 4xD | 360 mm/мм | |||
| Maks. głębokość wytaczania / Max. hĺbka vyvrtávania | |||||
| Vstupní úhel / Угол в плане | |||||
| Kąt przystawienia / Vstupný uhol | 75° / 90° | 75° / 90° | 75° / 90° | ||
| Přesnost nastavení (mm/Ø) / Точность регулировки (мм/Ø) | |||||
| Precyzja regulacji (mm/Ø) / Presnosť nastavenia [mm/φ] | – | – | – | ||
| H58, H61 & | H59, H62 | H60, H63 |
VYVRTÁVACÍ KITY – STRANA H104 – H112 НАБОРЫ РАСТОЧНЫХ СИСТЕМ – H104 – H112 ZESTAWY WYTACZARSKIE – STRONA H104 – H112 VYVRTÁVACIE SETY – STRANA H104 – H112
