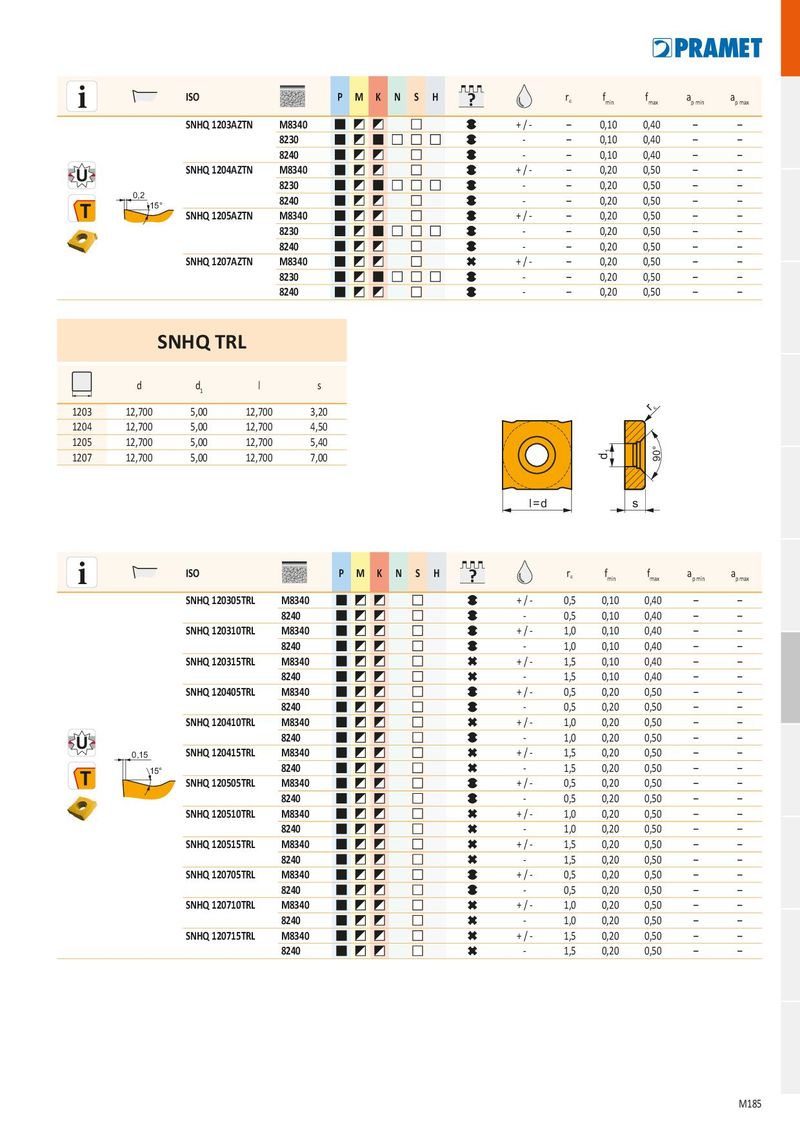

Общий каталог Dormer Pramet 2017 - страница 652

ISO P M K N S H r e f i ? min f max a p min a p max SNHQ 1203AZTN M8340 + / - – 0,10 0,40 – – 8230 - – 0,10 0,40 – – 8240 - – 0,10 0,40 – – SNHQ 1204AZTN M8340 + / - – 0,20 0,50 – – 8230 - – 0,20 0,50 – – 0,2 15° 8240 - – 0,20 0,50 – – T SNHQ 1205AZTN M8340 + / - – 0,20 0,50 – – 8230 - – 0,20 0,50 – – 8240 - – 0,20 0,50 – – SNHQ 1207AZTN M8340 + / - – 0,20 0,50 – – 8230 - – 0,20 0,50 – – 8240 - – 0,20 0,50 – – SNHQ TRL d d 1 l s r e 1203 12,700 5,00 12,700 3,20 1204 12,700 5,00 12,700 4,50 1205 12,700 5,00 12,700 5,40 1 1207 12,700 5,00 12,700 7,00 d 90° l=d s ISO P M K N S H r i ? e f min f max a p min a p max SNHQ 120305TRL M8340 + / - 0,5 0,10 0,40 – – 8240 - 0,5 0,10 0,40 – – SNHQ 120310TRL M8340 + / - 1,0 0,10 0,40 – – 8240 - 1,0 0,10 0,40 – – SNHQ 120315TRL M8340 + / - 1,5 0,10 0,40 – – 8240 - 1,5 0,10 0,40 – – SNHQ 120405TRL M8340 + / - 0,5 0,20 0,50 – – 8240 - 0,5 0,20 0,50 – – SNHQ 120410TRL M8340 + / - 1,0 0,20 0,50 – – 8240 - 1,0 0,20 0,50 – – 0,15 SNHQ 120415TRL M8340 + / - 1,5 0,20 0,50 – – 15° 8240 - 1,5 0,20 0,50 – – T SNHQ 120505TRL M8340 + / - 0,5 0,20 0,50 – – 8240 - 0,5 0,20 0,50 – – SNHQ 120510TRL M8340 + / - 1,0 0,20 0,50 – – 8240 - 1,0 0,20 0,50 – – SNHQ 120515TRL M8340 + / - 1,5 0,20 0,50 – – 8240 - 1,5 0,20 0,50 – – SNHQ 120705TRL M8340 + / - 0,5 0,20 0,50 – – 8240 - 0,5 0,20 0,50 – – SNHQ 120710TRL M8340 + / - 1,0 0,20 0,50 – – 8240 - 1,0 0,20 0,50 – – SNHQ 120715TRL M8340 + / - 1,5 0,20 0,50 – – 8240 - 1,5 0,20 0,50 – – M185
