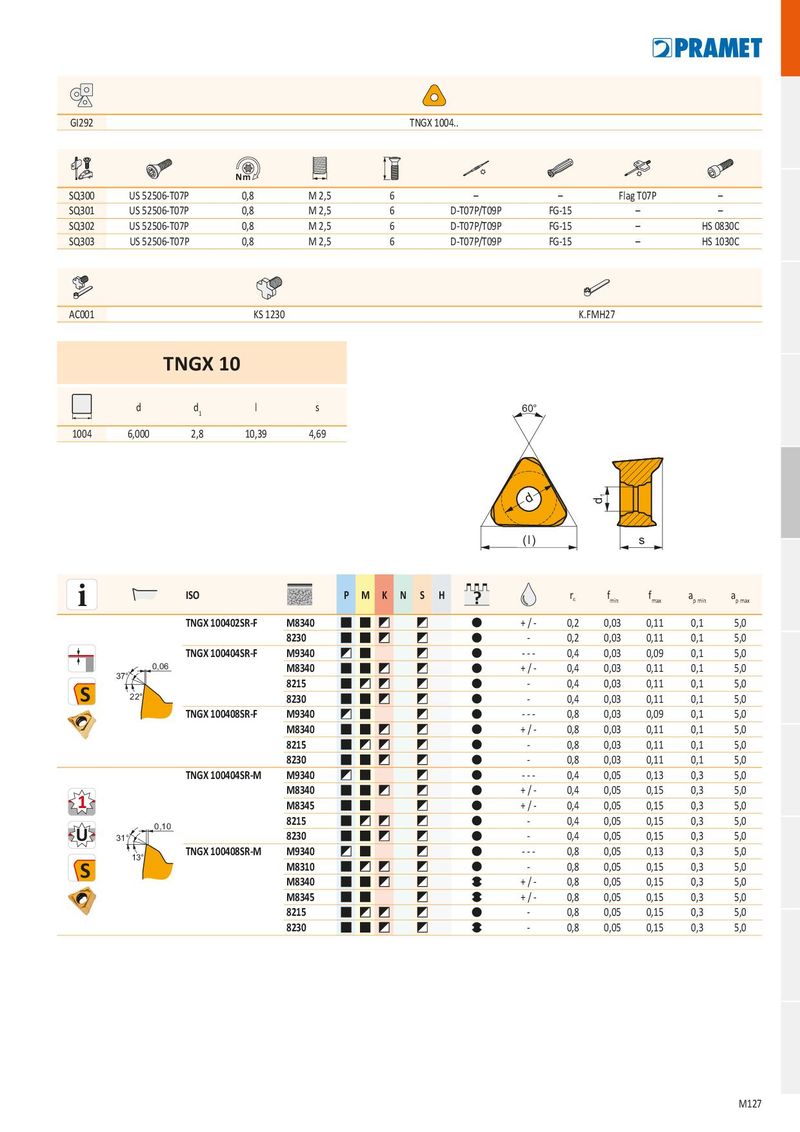

GI292 TNGX 1004..
Nm
| SQ300 | US 52506-T07P | 0,8 | M 2,5 | 6 | – | – | Flag T07P | – | |||
| SQ301 | US 52506-T07P | 0,8 | M 2,5 | 6 | D-T07P/T09P | FG-15 | – | – | |||
| SQ302 | US 52506-T07P | 0,8 | M 2,5 | 6 | D-T07P/T09P | FG-15 | – | HS 0830C | |||
| SQ303 | US 52506-T07P | 0,8 | M 2,5 | 6 | D-T07P/T09P | FG-15 | – | HS 1030C |
| AC001 | KS 1230 | K.FMH27 | |
| TNGX 10 |
| d | d | l | s | 60° | |
| 1 | |||||
| 1004 | 6,000 | 2,8 | 10,39 | 4,69 |
d (l) s
i
| ISO | ? PMKNSH | r | f | f | a | a | |
| e | min | max | p min | p max | |||
| TNGX 100402SR-F | M8340 | + / - | 0,2 | 0,03 | 0,11 | 0,1 | 5,0 |
| 8230 | - | 0,2 | 0,03 | 0,11 | 0,1 | 5,0 | |
| TNGX 100404SR-F | M9340 | - - - | 0,4 | 0,03 | 0,09 | 0,1 | 5,0 |
| 0,06 | M8340 | + / - | 0,4 | 0,03 | 0,11 | 0,1 | 5,0 |
| 37° S | 8215 | - | 0,4 | 0,03 | 0,11 | 0,1 | 5,0 |
| 22° | 8230 | - | 0,4 | 0,03 | 0,11 | 0,1 | 5,0 |
| TNGX 100408SR-F | M9340 | - - - | 0,8 | 0,03 | 0,09 | 0,1 | 5,0 |
| M8340 | + / - | 0,8 | 0,03 | 0,11 | 0,1 | 5,0 | |
| 8215 | - | 0,8 | 0,03 | 0,11 | 0,1 | 5,0 | |
| 8230 | - | 0,8 | 0,03 | 0,11 | 0,1 | 5,0 | |
| TNGX 100404SR-M | M9340 | - - - | 0,4 | 0,05 | 0,13 | 0,3 | 5,0 |
| 1 | M8340 | + / - | 0,4 | 0,05 | 0,15 | 0,3 | 5,0 |
| M8345 | + / - | 0,4 | 0,05 | 0,15 | 0,3 | 5,0 | |
| 8215 | - | 0,4 | 0,05 | 0,15 | 0,3 | 5,0 | |
| 0,10 | |||||||
| 31° | 8230 | - | 0,4 | 0,05 | 0,15 | 0,3 | 5,0 |
| TNGX 100408SR-M | M9340 | - - - | 0,8 | 0,05 | 0,13 | 0,3 | 5,0 |
| 13° S | |||||||
| M8310 | - | 0,8 | 0,05 | 0,15 | 0,3 | 5,0 | |
| M8340 | + / - | 0,8 | 0,05 | 0,15 | 0,3 | 5,0 | |
| M8345 | + / - | 0,8 | 0,05 | 0,15 | 0,3 | 5,0 | |
| 8215 | - | 0,8 | 0,05 | 0,15 | 0,3 | 5,0 | |
| 8230 | - | 0,8 | 0,05 | 0,15 | 0,3 | 5,0 |
