| AC001 | KS 1230 | K.FMH27 | |
| AC002 | KS 1635 | K.FMH32 | |
| AC003 | KS 2040 | K.FMH40 | |

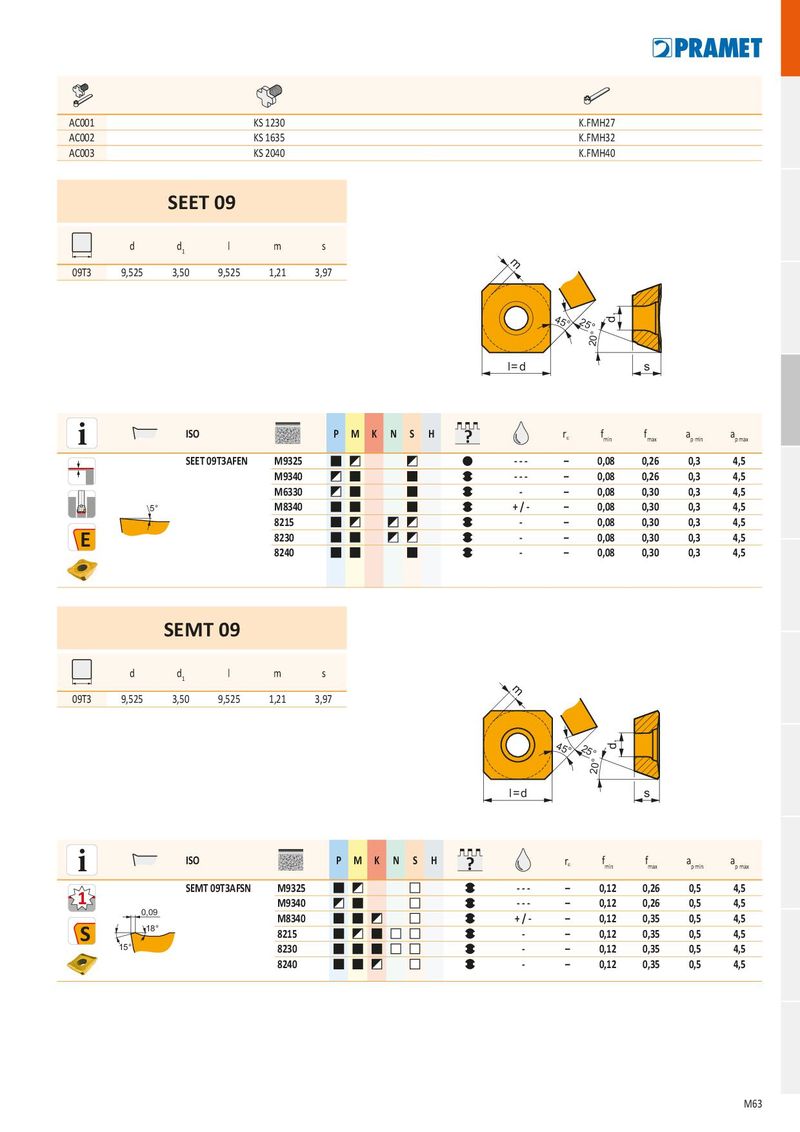

| SEET 09 |
| d | d | l | m | s | ||
| 1 | m | |||||
| 09T3 | 9,525 | 3,50 | 9,525 | 1,21 | 3,97 |
45° 25° 20° l=d s
i
| ISO | ? PMKNSH | r | f | f | a | a | |
| e | min | max | p min | p max | |||
| SEET 09T3AFEN | M9325 | - - - | – | 0,08 | 0,26 | 0,3 | 4,5 |
| M9340 | - - - | – | 0,08 | 0,26 | 0,3 | 4,5 | |
| M6330 | - | – | 0,08 | 0,30 | 0,3 | 4,5 | |
| 5° | M8340 | + / - | – | 0,08 | 0,30 | 0,3 | 4,5 |
| E | 8215 | - | – | 0,08 | 0,30 | 0,3 | 4,5 |
| 8230 | - | – | 0,08 | 0,30 | 0,3 | 4,5 | |
| 8240 | - | – | 0,08 | 0,30 | 0,3 | 4,5 |
SEMT 09
| d | d | l | m | s | ||
| 1 | m | |||||
| 09T3 | 9,525 | 3,50 | 9,525 | 1,21 | 3,97 |
45° 25° 20° l=d s
i
| ISO | ? PMKNSH | r | f | f | a | a | |||
| e | min | max | p min | p max | |||||
| 1 | SEMT 09T3AFSN | M9325 | - - - | – | 0,12 | 0,26 | 0,5 | 4,5 | |
| M9340 | - - - | – | 0,12 | 0,26 | 0,5 | 4,5 | |||
| 0,09 | M8340 | + / - | – | 0,12 | 0,35 | 0,5 | 4,5 | ||
| S | 18° | ||||||||
| 8215 | - | – | 0,12 | 0,35 | 0,5 | 4,5 | |||
| 15° | 8230 | - | – | 0,12 | 0,35 | 0,5 | 4,5 | ||
| 8240 | - | – | 0,12 | 0,35 | 0,5 | 4,5 |
