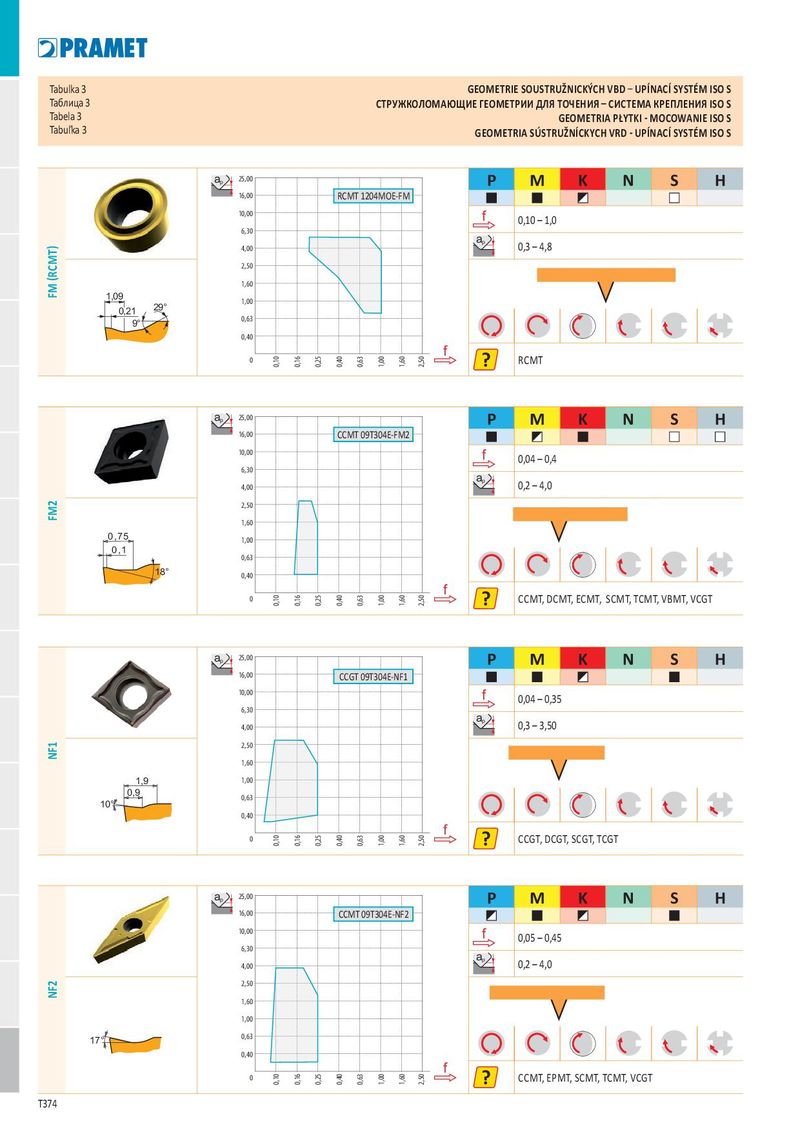

Tabulka 3 GEOMETRIE SOUSTRUŽNICKÝCH VBD – UPÍNACÍ SYSTÉM ISO S Таблица 3 СТРУЖКОЛОМАЮЩИЕ ГЕОМЕТРИИ ДЛЯ ТОЧЕНИЯ – СИСТЕМА КРЕПЛЕНИЯ ISO S Tabela 3 GEOMETRIA PŁYTKI - MOCOWANIE ISO S Tabuľka 3 GEOMETRIA SÚSTRUŽNÍCKYCH VRD - UPÍNACÍ SYSTÉM ISO S a p 25,00 P M K N S H 16,00 RCMT 1204MOE-FM 10,00 f 0,10 – 1,0 6,30 a p 4,00 0,3 – 4,8 2,50 1,60 FM (RCMT) 1,09 1,00 29° 0,21 0,63 9° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? RCMT a p 25,00 P M K N S H 16,00 CCMT 09T304E-FM2 10,00 f 0,04 – 0,4 6,30 a p 4,00 0,2 – 4,0 2,50 FM2 1,60 0,75 1,00 0,1 0,63 18° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CCMT, DCMT, ECMT, SCMT, TCMT, VBMT, VCGT a p 25,00 P M K N S H 16,00 CCGT 09T304E-NF1 10,00 f 0,04 – 0,35 6,30 a p 4,00 0,3 – 3,50 2,50 NF1 1,60 1,9 1,00 0,9 0,63 10° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CCGT, DCGT, SCGT, TCGT a p 25,00 P M K N S H 16,00 CCMT 09T304E-NF2 10,00 f 0,05 – 0,45 6,30 a p 4,00 0,2 – 4,0 2,50 NF2 1,60 1,00 0,63 17° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CCMT, EPMT, SCMT, TCMT, VCGT T374
