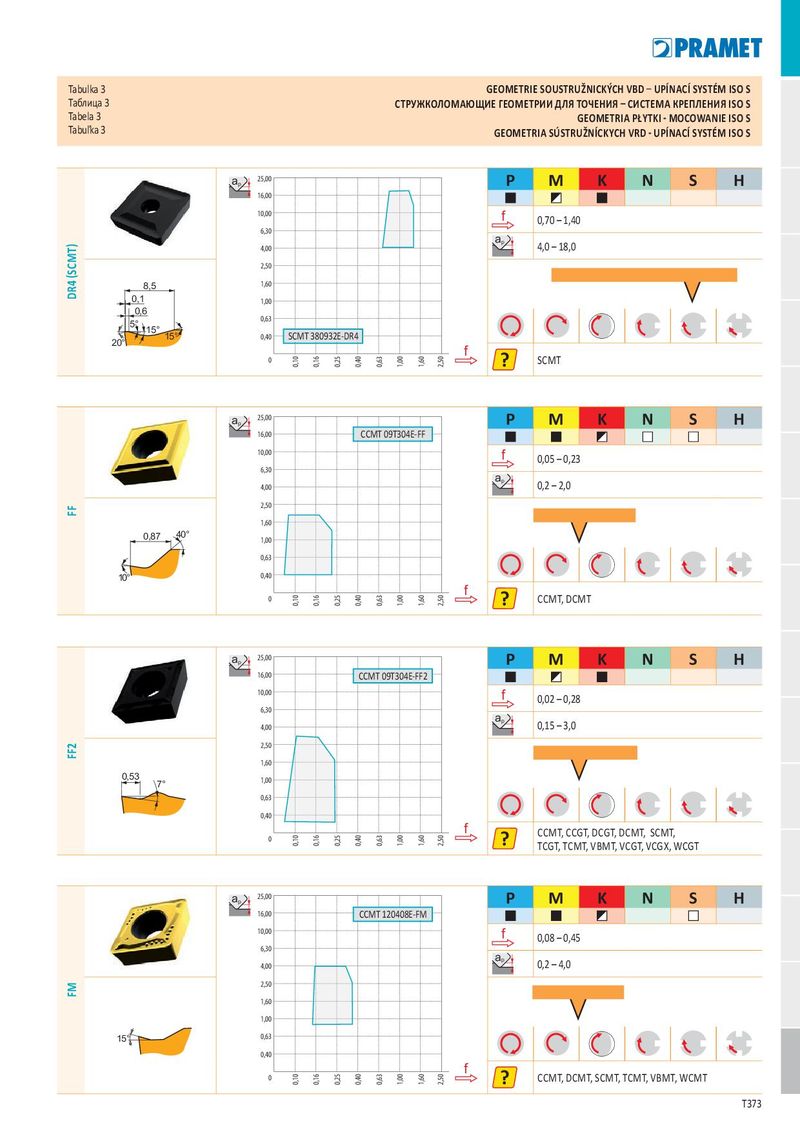

Общий каталог Dormer Pramet 2017 - страница 378

Tabulka 3 GEOMETRIE SOUSTRUŽNICKÝCH VBD – UPÍNACÍ SYSTÉM ISO S Таблица 3 СТРУЖКОЛОМАЮЩИЕ ГЕОМЕТРИИ ДЛЯ ТОЧЕНИЯ – СИСТЕМА КРЕПЛЕНИЯ ISO S Tabela 3 GEOMETRIA PŁYTKI - MOCOWANIE ISO S Tabuľka 3 GEOMETRIA SÚSTRUŽNÍCKYCH VRD - UPÍNACÍ SYSTÉM ISO S a 25,00 p P M K N S H 16,00 10,00 f 0,70 – 1,40 6,30 a p 4,00 4,0 – 18,0 2,50 8,5 1,60 DR4 (SCMT) 0,1 1,00 0,6 0,63 5° 15° 15° 0,40 SCMT 380932E-DR4 20° f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? SCMT a 25,00 p P M K N S H 16,00 CCMT 09T304E-FF 10,00 f 0,05 – 0,23 6,30 a p 4,00 0,2 – 2,0 2,50 FF 1,60 0,87 40° 1,00 0,63 10° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CCMT, DCMT a p 25,00 P M K N S H 16,00 CCMT 09T304E-FF2 10,00 f 0,02 – 0,28 6,30 a p 4,00 0,15 – 3,0 2,50 FF2 1,60 0,53 1,00 7° 0,63 0,40 f CCMT, CCGT, DCGT, DCMT, SCMT, 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? TCGT, TCMT, VBMT, VCGT, VCGX, WCGT a 25,00 p P M K N S H 16,00 CCMT 120408E-FM 10,00 f 0,08 – 0,45 6,30 a p 4,00 0,2 – 4,0 2,50 FM 1,60 1,00 1 5° 0,63 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CCMT, DCMT, SCMT, TCMT, VBMT, WCMT T373
