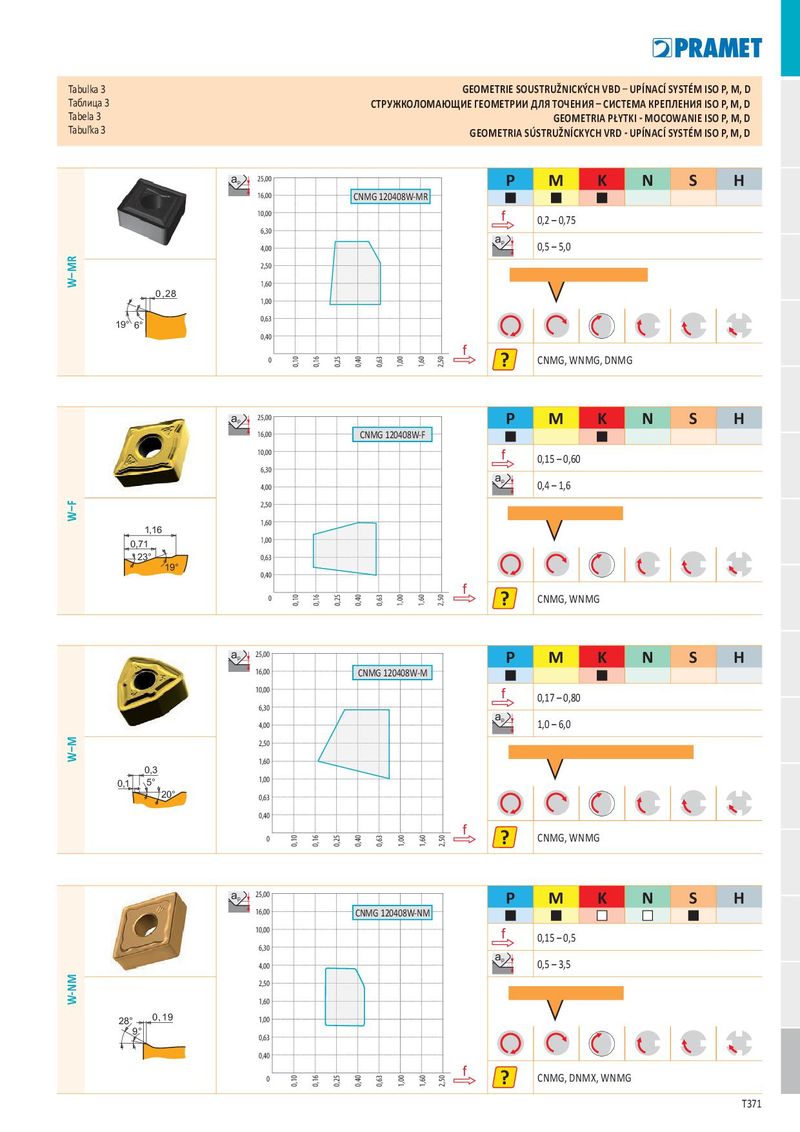

Tabulka 3 GEOMETRIE SOUSTRUŽNICKÝCH VBD – UPÍNACÍ SYSTÉM ISO P, M, D Таблица 3 СТРУЖКОЛОМАЮЩИЕ ГЕОМЕТРИИ ДЛЯ ТОЧЕНИЯ – СИСТЕМА КРЕПЛЕНИЯ ISO P, M, D Tabela 3 GEOMETRIA PŁYTKI - MOCOWANIE ISO P, M, D Tabuľka 3 GEOMETRIA SÚSTRUŽNÍCKYCH VRD - UPÍNACÍ SYSTÉM ISO P, M, D a p 25,00 P M K N S H 16,00 CNMG 120408W-MR 10,00 f 0,2 – 0,75 6,30 a p 4,00 0,5 – 5,0 2,50 W–MR 1,60 0,28 1,00 0,63 19° 6° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CNMG, WNMG, DNMG a p 25,00 P M K N S H 16,00 CNMG 120408W-F 10,00 f 0,15 – 0,60 6,30 a p 4,00 0,4 – 1,6 2,50 W–F 1,60 1 , 16 1,00 0 , 7 1 23° 0,63 19° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CNMG, WNMG a p 25,00 P M K N S H 16,00 CNMG 120408W-M 10,00 f 0,17 – 0,80 6,30 a p 4,00 1,0 – 6,0 2,50 W–M 1,60 0 , 3 1,00 0 , 1 5° 20° 0,63 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CNMG, WNMG a p 25,00 P M K N S H 16,00 CNMG 120408W-NM 10,00 f 0,15 – 0,5 6,30 a p 4,00 0,5 – 3,5 2,50 W-NM 1,60 0,19 28° 1,00 9° 0,63 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CNMG, DNMX, WNMG T371
