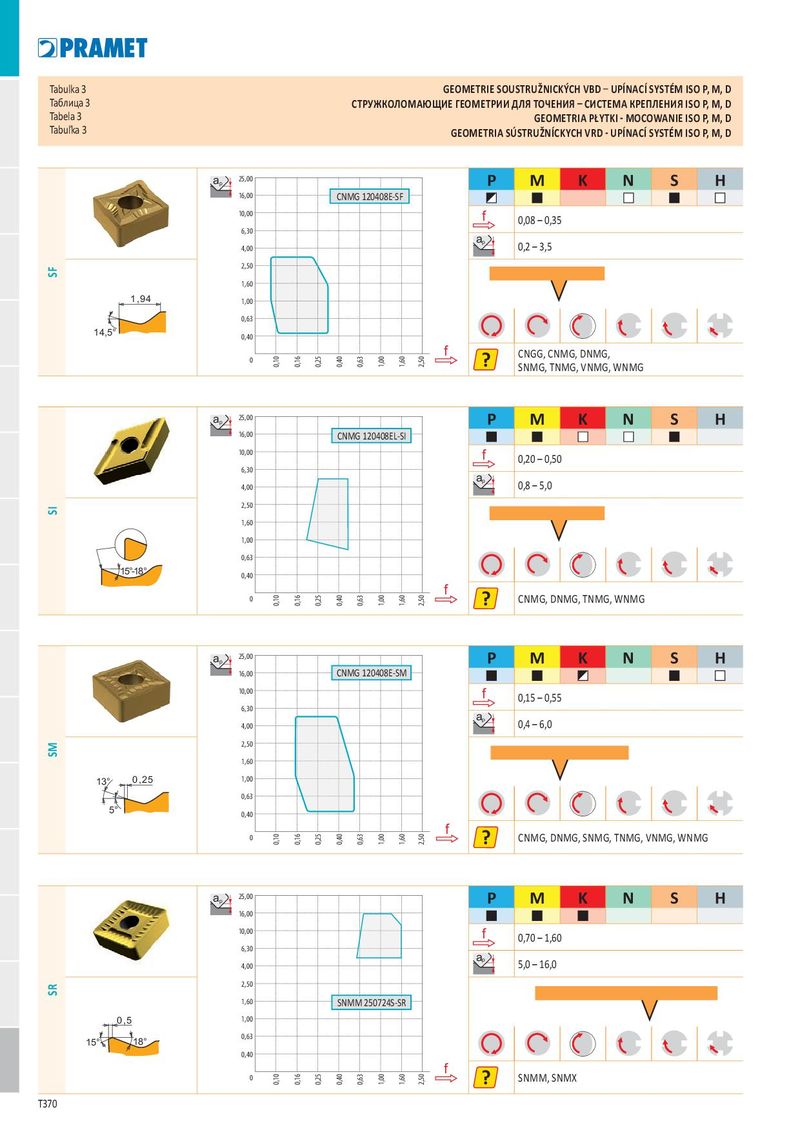

Tabulka 3 GEOMETRIE SOUSTRUŽNICKÝCH VBD – UPÍNACÍ SYSTÉM ISO P, M, D Таблица 3 СТРУЖКОЛОМАЮЩИЕ ГЕОМЕТРИИ ДЛЯ ТОЧЕНИЯ – СИСТЕМА КРЕПЛЕНИЯ ISO P, M, D Tabela 3 GEOMETRIA PŁYTKI - MOCOWANIE ISO P, M, D Tabuľka 3 GEOMETRIA SÚSTRUŽNÍCKYCH VRD - UPÍNACÍ SYSTÉM ISO P, M, D a p 25,00 P M K N S H 16,00 CNMG 120408E-SF 10,00 f 0,08 – 0,35 6,30 a p 4,00 0,2 – 3,5 2,50 SF 1,60 1,94 1,00 0,63 14,5° 0,40 f CNGG, CNMG, DNMG, 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? SNMG, TNMG, VNMG, WNMG a p 25,00 P M K N S H 16,00 CNMG 120408EL-SI 10,00 f 0,20 – 0,50 6,30 a p 4,00 0,8 – 5,0 2,50 SI 1,60 1,00 0,63 15 °- 1 8° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CNMG, DNMG, TNMG, WNMG a 25,00 p P M K N S H 16,00 CNMG 120408E-SM 10,00 f 0,15 – 0,55 6,30 a p 4,00 0,4 – 6,0 2,50 SM 1,60 13° 0,25 1,00 0,63 5° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CNMG, DNMG, SNMG, TNMG, VNMG, WNMG a p 25,00 P M K N S H 16,00 10,00 f 0,70 – 1,60 6,30 a p 4,00 5,0 – 16,0 2,50 SR 1,60 SNMM 250724S-SR 0,5 1,00 0,63 15° 18° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? SNMM, SNMX T370
