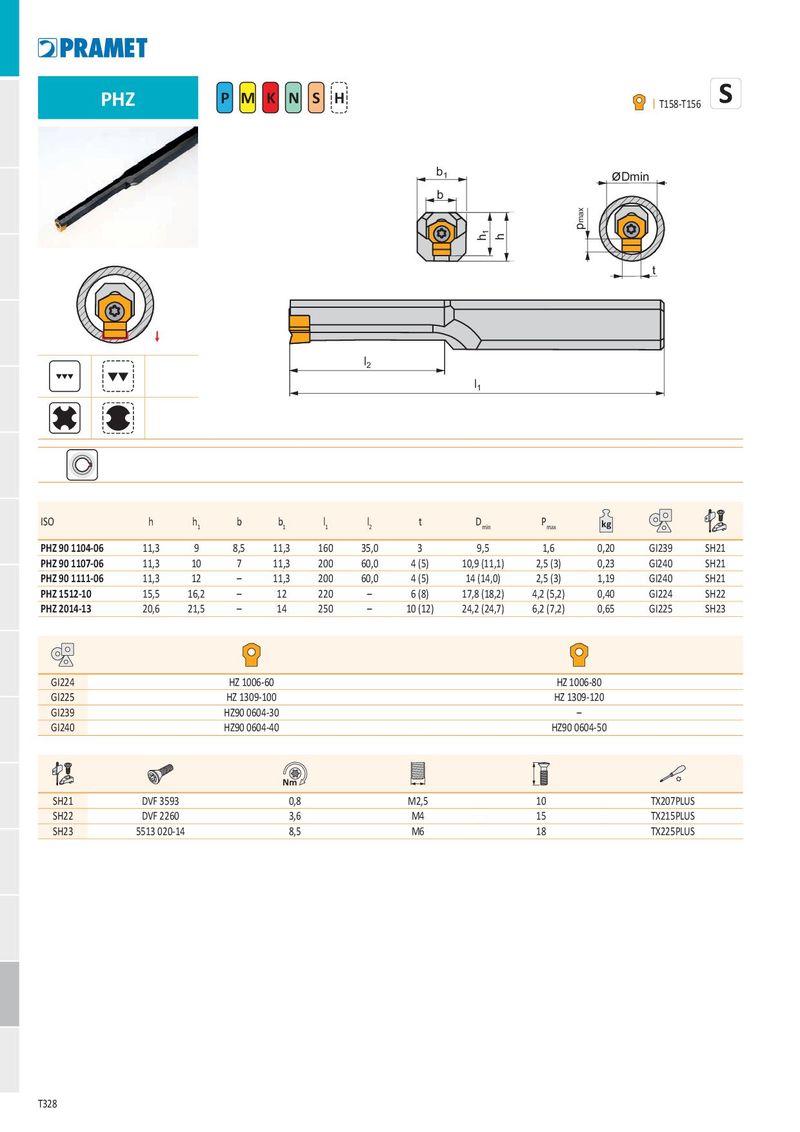

PHZ P M K N S H I
T158-T156
b Dmin 1 b
t
l 2
l 1
| ISO | h | h1 | b | b1 | l1 | l2 | t | Dmin | Pmax | kg | ||
| PHZ 90 1104-06 | 11,3 | 9 | 8,5 | 11,3 | 160 | 35,0 | 3 | 9,5 | 1,6 | 0,20 | GI239 | SH21 |
| PHZ 90 1107-06 | 11,3 | 10 | 7 | 11,3 | 200 | 60,0 | 4(5) | 10,9(11,1) | 2,5(3) | 0,23 | GI240 | SH21 |
| PHZ 90 1111-06 | 11,3 | 12 | – | 11,3 | 200 | 60,0 | 4(5) | 14(14,0) | 2,5(3) | 1,19 | GI240 | SH21 |
| PHZ 1512-10 | 15,5 | 16,2 | – | 12 | 220 | – | 6(8) | 17,8(18,2) | 4,2(5,2) | 0,40 | GI224 | SH22 |
| PHZ 2014-13 | 20,6 | 21,5 | – | 14 | 250 | – | 10(12) | 24,2(24,7) | 6,2(7,2) | 0,65 | GI225 | SH23 |
| GI224 | HZ 1006-60 | HZ 1006-80 |
| GI225 | HZ 1309-100 | HZ 1309-120 |
| GI239 | HZ90 0604-30 | – |
| GI240 | HZ90 0604-40 | HZ90 0604-50 |
| Nm | |||||
| SH21 | DVF 3593 | 0,8 | M2,5 | 10 | TX207PLUS |
| SH22 | DVF 2260 | 3,6 | M4 | 15 | TX215PLUS |
| SH23 | 5513 020-14 | 8,5 | M6 | 18 | TX225PLUS |
