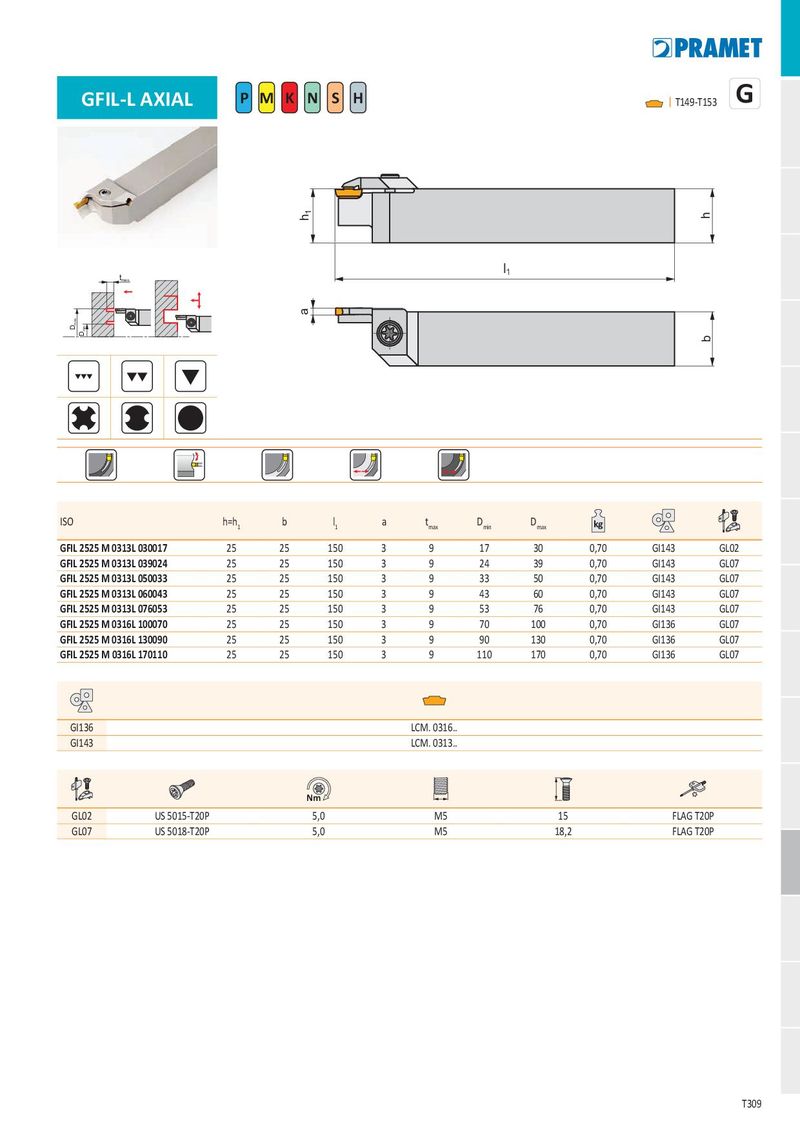

GFIL-L AXIAL G
P M K N S H I
T149-T153
t max.
l
1
| ISO | h=h1 | b | l1 | a | tmax | Dmin | Dmax | kg | ||
| GFIL 2525 M 0313L 030017 | 25 | 25 | 150 | 3 | 9 | 17 | 30 | 0,70 | GI143 | GL02 |
| GFIL 2525 M 0313L 039024 | 25 | 25 | 150 | 3 | 9 | 24 | 39 | 0,70 | GI143 | GL07 |
| GFIL 2525 M 0313L 050033 | 25 | 25 | 150 | 3 | 9 | 33 | 50 | 0,70 | GI143 | GL07 |
| GFIL 2525 M 0313L 060043 | 25 | 25 | 150 | 3 | 9 | 43 | 60 | 0,70 | GI143 | GL07 |
| GFIL 2525 M 0313L 076053 | 25 | 25 | 150 | 3 | 9 | 53 | 76 | 0,70 | GI143 | GL07 |
| GFIL 2525 M 0316L 100070 | 25 | 25 | 150 | 3 | 9 | 70 | 100 | 0,70 | GI136 | GL07 |
| GFIL 2525 M 0316L 130090 | 25 | 25 | 150 | 3 | 9 | 90 | 130 | 0,70 | GI136 | GL07 |
| GFIL 2525 M 0316L 170110 | 25 | 25 | 150 | 3 | 9 | 110 | 170 | 0,70 | GI136 | GL07 |
| GI136 GI143 | LCM. 0316.. LCM. 0313.. | ||||
| Nm | |||||
| GL02 | US 5015-T20P | 5,0 | M5 | 15 | FLAG T20P |
| GL07 | US 5018-T20P | 5,0 | M5 | 18,2 | FLAG T20P |
