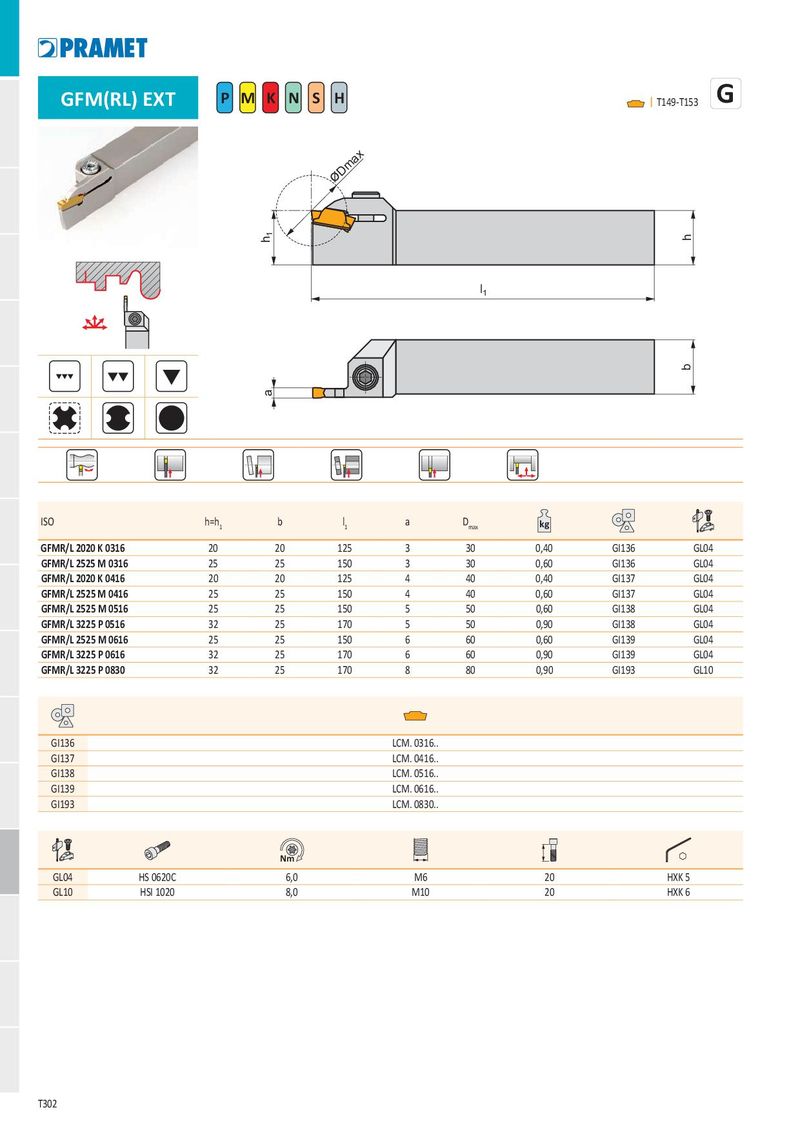

| GFM(RL) EXT | P | M K N | S H | I | T149-T153 | ||
| a h1 | Dmax | l1 | h b | ||||
| ISO | h=h1 | b | l1 | a Dmax | kg | ||
| GFMR/L 2020 K 0316 | 20 | 20 | 125 | 3 30 | 0,40 | GI136 | GL04 |
| GFMR/L 2525 M 0316 | 25 | 25 | 150 | 3 30 | 0,60 | GI136 | GL04 |
| GFMR/L 2020 K 0416 | 20 | 20 | 125 | 4 40 | 0,40 | GI137 | GL04 |
| GFMR/L 2525 M 0416 | 25 | 25 | 150 | 4 40 | 0,60 | GI137 | GL04 |
| GFMR/L 2525 M 0516 | 25 | 25 | 150 | 5 50 | 0,60 | GI138 | GL04 |
| GFMR/L 3225 P 0516 | 32 | 25 | 170 | 5 50 | 0,90 | GI138 | GL04 |
| GFMR/L 2525 M 0616 | 25 | 25 | 150 | 6 60 | 0,60 | GI139 | GL04 |
| GFMR/L 3225 P 0616 | 32 | 25 | 170 | 6 60 | 0,90 | GI139 | GL04 |
| GFMR/L 3225 P 0830 | 32 | 25 | 170 | 8 80 | 0,90 | GI193 | GL10 |
| GI136 LCM. 0316.. |
| GI137 LCM. 0416.. |
| GI138 LCM. 0516.. |
| GI139 LCM. 0616.. |
| GI193 LCM. 0830.. |
| Nm | |||||
| GL04 | HS 0620C | 6,0 | M6 | 20 | HXK 5 |
| GL10 | HSI 1020 | 8,0 | M10 | 20 | HXK 6 |
