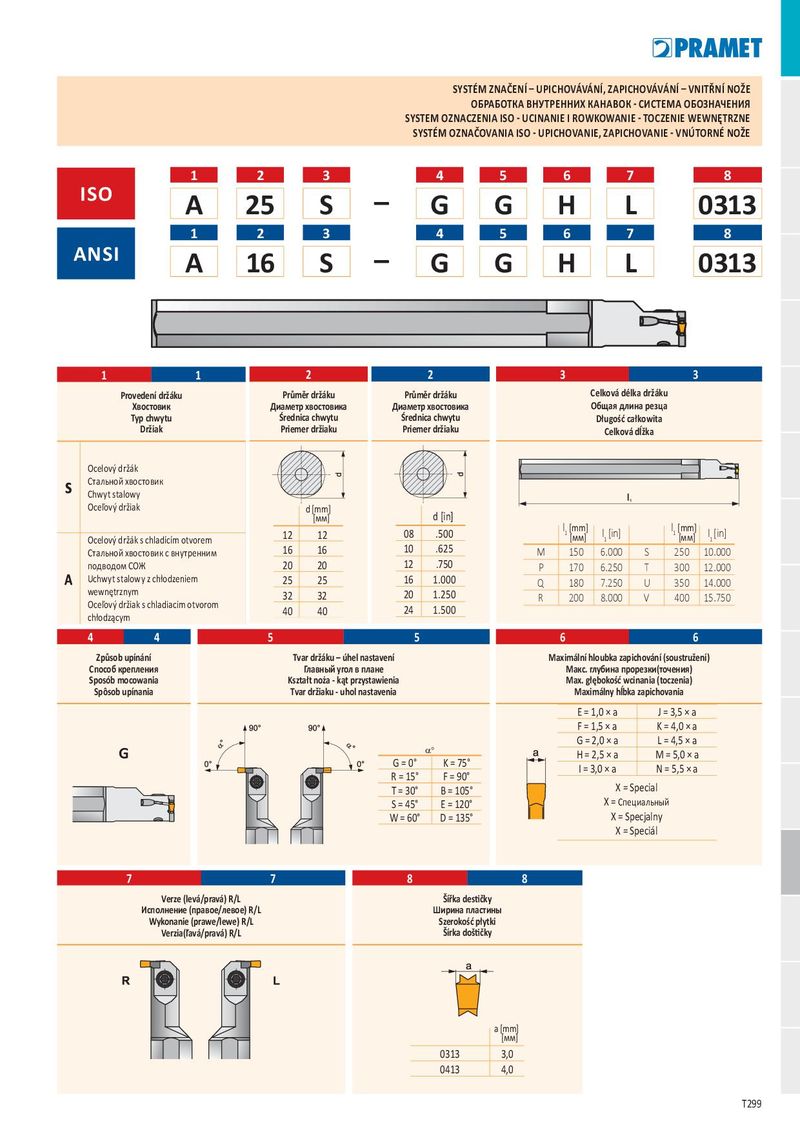

SYSTÉM ZNAČENÍ – UPICHOVÁVÁNÍ, ZAPICHOVÁVÁNÍ – VNITŘNÍ NOŽE ОБРАБОТКА ВНУТРЕННИХ КАНАВОК - СИСТЕМА ОБОЗНАЧЕНИЯ SYSTEM OZNACZENIA ISO - UCINANIE I ROWKOWANIE - TOCZENIE WEWNĘTRZNE SYSTÉM OZNAČOVANIA ISO - UPICHOVANIE, ZAPICHOVANIE - VNÚTORNÉ NOŽE
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| ISO | A | 25 | S | – | G | G | H | L | 0313 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| ANSI | A | 16 | S | – | G | G | H | L | 0313 |
1 1 2 2 3 3
Provedení držáku Průměr držáku Průměr držáku Celková délka držáku
| Хвостовик | Диаметр хвостовика | Диаметр хвостовика | Общая длина резца | |
| Typ chwytu | Średnica chwytu | Średnica chwytu | Długość całkowita | |
| Držiak | Priemer držiaku | Priemer držiaku | Celková dĺžka |
Ocelový držák SS Стальной хвостовик Chwyt stalowy Oceľový držiak d [mm] [мм] d [in]
| 08 | .500 | l [mm] | l [in] | l [in] l [mm] | ||||||
| 12 | 12 | [мм]1 | [мм]1 | |||||||
| Ocelový držák s chladícím otvorem | 1 | 1 | ||||||||
| Стальной хвостовик с внутренним | 16 | 16 | 10 | .625 | M | 150 | 6.000 | S | 250 10.000 | |
| подводом СОЖ | 20 | 20 | 12 | .750 | P | 170 | 6.250 | T | 300 12.000 | |
| AA Uchwyt stalowy z chłodzeniem | 25 | 25 | 16 | 1.000 | Q | 180 | 7.250 | U | 350 14.000 | |
| wewnętrznym | 32 | 32 | 20 | 1.250 | R | 200 | 8.000 | V | 400 15.750 | |
| Oceľový držiak s chladiacim otvorom | 40 | 40 | 24 | 1.500 | ||||||
| chłodzącym | ||||||||||
| 4 | 5 4 | 5 | 6 | 6 | ||||||
| Způsob upínání | Tvar držáku – úhel nastavení | Maximální hloubka zapichování (soustružení) | ||||||||
| Способ крепления | Главный угол в плане | Макс. глубина прорезки(точения) | ||||||||
| Sposób mocowania | Kształt noża - kąt przystawienia | Max. głębokość wcinania (toczenia) | ||||||||
| Spôsob upínania | Tvar držiaku - uhol nastavenia | Maximálny hĺbka zapichovania | ||||||||
| E = 1,0 × a | J = 3,5 × a | |||||||||
| F = 1,5 × a | K = 4,0 × a | |||||||||
| G = 2,0 × a | L = 4,5 × a | |||||||||
| G | a° | H = 2,5 × a | M = 5,0 × a | |||||||
| G = 0° | K = 75° | I = 3,0 × a | N = 5,5 × a | |||||||
| R = 15° | F = 90° |
| T = 30° | B = 105° | X = Special | |
| S = 45° | E = 120° | X = Специальный | |
| W = 60° | D = 135° | X = Specjalny | |
| X = Speciál |
| 7 | 7 | 8 | 8 | |||
| Verze (levá/pravá) R/L | Šířka destičky | |||||
| Исполнение (правое/левое) R/L | Ширина пластины | |||||
| Wykonanie (prawe/lewe) R/L | Szerokość płytki | |||||
| Verzia(ľavá/pravá) R/L | Šírka doštičky |
a [mm] [мм]
