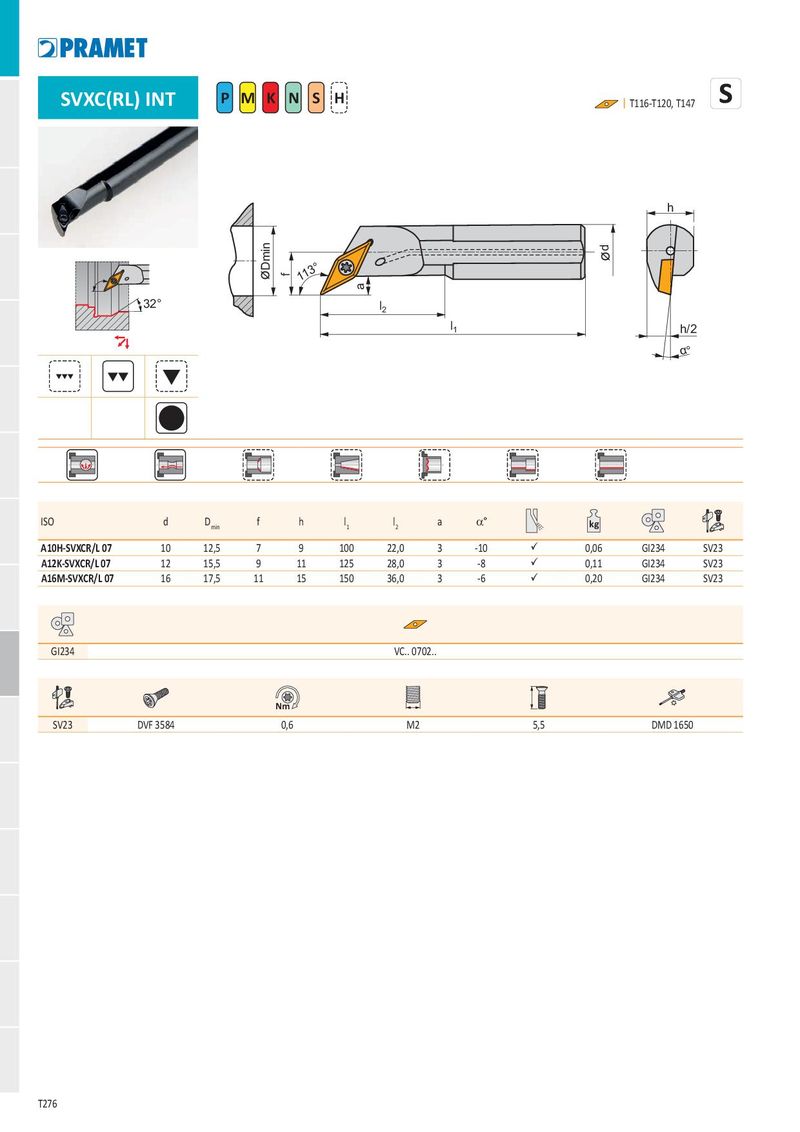

SVXC(RL) INT P M K N S H I
T116-T120, T147
h
113 32°
l 2
l h/2 1 α°
| ISO | d | Dmin | f | h | l1 | l2 | a | a° | kg | ||
| A10H-SVXCR/L 07 | 10 | 12,5 | 7 | 9 | 100 | 22,0 | 3 | -10 | ü 0,06 | GI234 | SV23 |
| A12K-SVXCR/L 07 | 12 | 15,5 | 9 | 11 | 125 | 28,0 | 3 | -8 | ü 0,11 | GI234 | SV23 |
| A16M-SVXCR/L 07 | 16 | 17,5 | 11 | 15 | 150 | 36,0 | 3 | -6 | ü 0,20 | GI234 | SV23 |
| GI234 | VC.. 0702.. | ||||
| Nm | |||||
| SV23 | DVF 3584 | 0,6 | M2 | 5,5 | DMD 1650 |
