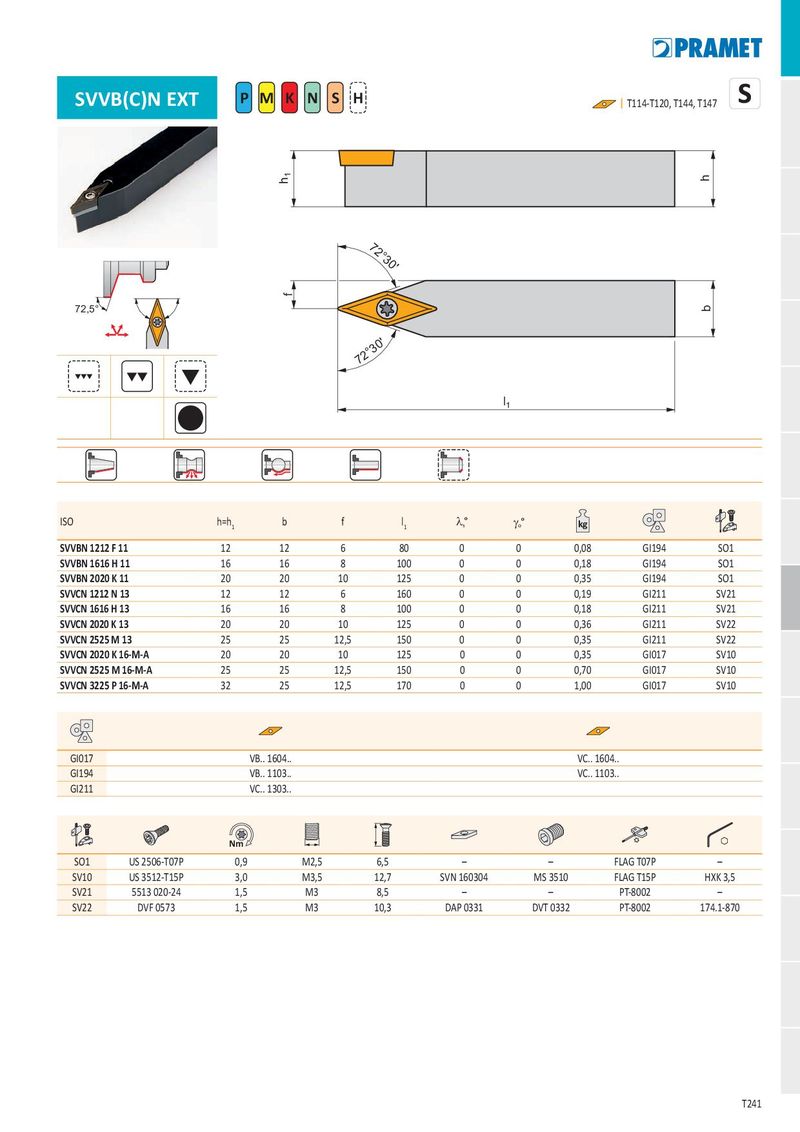

SVVB(C)N EXT P M K N S H I
T114-T120, T144, T147
72°30'
72,5°
72°30'
l 1
| ISO | h=h | b | f | l | l ° | g ° | kg | ||
| 1 | 1 | s | o | ||||||
| SVVBN 1212 F 11 | 12 | 12 | 6 | 80 | 0 | 0 | 0,08 | GI194 | SO1 |
| SVVBN 1616 H 11 | 16 | 16 | 8 | 100 | 0 | 0 | 0,18 | GI194 | SO1 |
| SVVBN 2020 K 11 | 20 | 20 | 10 | 125 | 0 | 0 | 0,35 | GI194 | SO1 |
| SVVCN 1212 N 13 | 12 | 12 | 6 | 160 | 0 | 0 | 0,19 | GI211 | SV21 |
| SVVCN 1616 H 13 | 16 | 16 | 8 | 100 | 0 | 0 | 0,18 | GI211 | SV21 |
| SVVCN 2020 K 13 | 20 | 20 | 10 | 125 | 0 | 0 | 0,36 | GI211 | SV22 |
| SVVCN 2525 M 13 | 25 | 25 | 12,5 | 150 | 0 | 0 | 0,35 | GI211 | SV22 |
| SVVCN 2020 K 16-M-A | 20 | 20 | 10 | 125 | 0 | 0 | 0,35 | GI017 | SV10 |
| SVVCN 2525 M 16-M-A | 25 | 25 | 12,5 | 150 | 0 | 0 | 0,70 | GI017 | SV10 |
| SVVCN 3225 P 16-M-A | 32 | 25 | 12,5 | 170 | 0 | 0 | 1,00 | GI017 | SV10 |
| GI017 | VB.. 1604.. | VC. | . 1604.. | |||||
| GI194 | VB.. 1103.. | VC. | . 1103.. | |||||
| GI211 | VC.. 1303.. | |||||||
| Nm | ||||||||
| SO1 | US 2506-T07P | 0,9 | M2,5 | 6,5 | – | – | FLAG T07P | – |
| SV10 | US 3512-T15P | 3,0 | M3,5 | 12,7 | SVN 160304 | MS 3510 | FLAG T15P | HXK 3,5 |
| SV21 | 5513 020-24 | 1,5 | M3 | 8,5 | – | – | PT-8002 | – |
| SV22 | DVF 0573 | 1,5 | M3 | 10,3 | DAP 0331 | DVT 0332 | PT-8002 | 174.1-870 |
