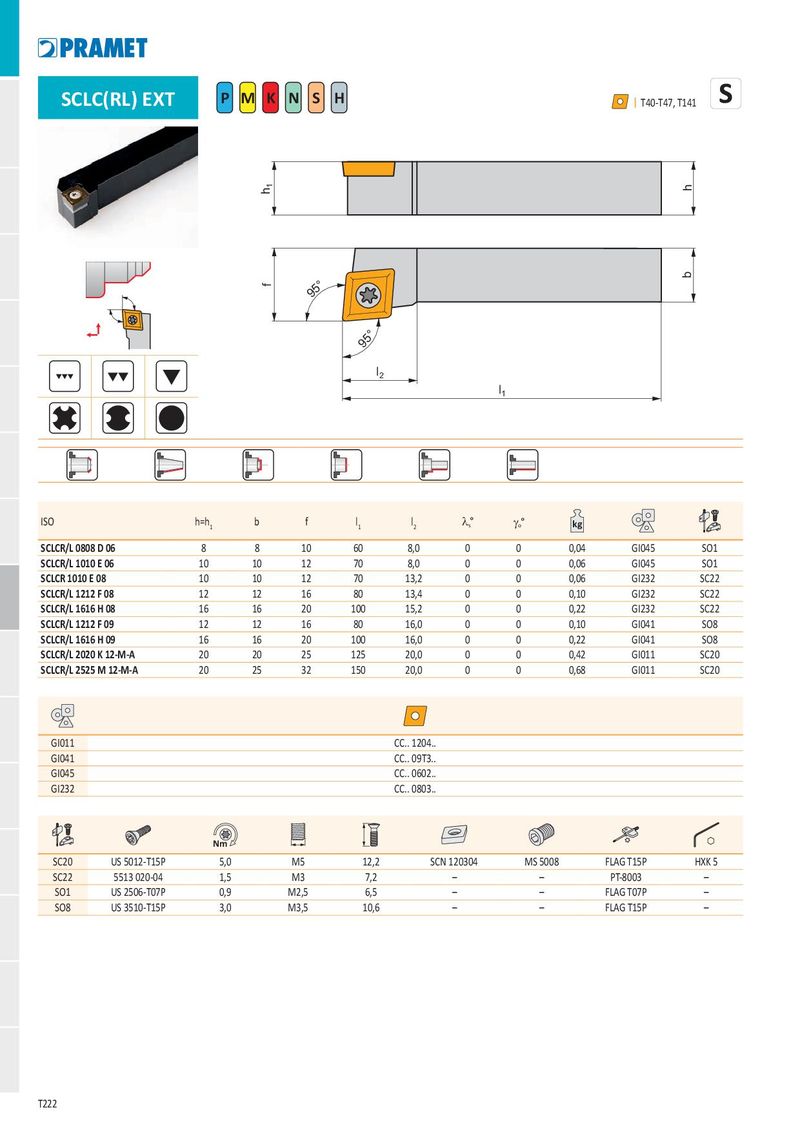

SCLC(RL) EXT P M K N S H I
T40-T47, T141
95°
95° l 2
l 1
| ISO | h=h1 | b | f | l1 | l2 | ls° | go° | kg | ||
| SCLCR/L 0808 D 06 | 8 | 8 | 10 | 60 | 8,0 | 0 | 0 | 0,04 | GI045 | SO1 |
| SCLCR/L 1010 E 06 | 10 | 10 | 12 | 70 | 8,0 | 0 | 0 | 0,06 | GI045 | SO1 |
| SCLCR 1010 E 08 | 10 | 10 | 12 | 70 | 13,2 | 0 | 0 | 0,06 | GI232 | SC22 |
| SCLCR/L 1212 F 08 | 12 | 12 | 16 | 80 | 13,4 | 0 | 0 | 0,10 | GI232 | SC22 |
| SCLCR/L 1616 H 08 | 16 | 16 | 20 | 100 | 15,2 | 0 | 0 | 0,22 | GI232 | SC22 |
| SCLCR/L 1212 F 09 | 12 | 12 | 16 | 80 | 16,0 | 0 | 0 | 0,10 | GI041 | SO8 |
| SCLCR/L 1616 H 09 | 16 | 16 | 20 | 100 | 16,0 | 0 | 0 | 0,22 | GI041 | SO8 |
| SCLCR/L 2020 K 12-M-A | 20 | 20 | 25 | 125 | 20,0 | 0 | 0 | 0,42 | GI011 | SC20 |
| SCLCR/L 2525 M 12-M-A | 20 | 25 | 32 | 150 | 20,0 | 0 | 0 | 0,68 | GI011 | SC20 |
| GI011 | CC.. 1204.. |
| GI041 | CC.. 09T3.. |
| GI045 | CC.. 0602.. |
| GI232 | CC.. 0803.. |
| Nm | ||||||||
| SC20 | US 5012-T15P | 5,0 | M5 | 12,2 | SCN 120304 | MS 5008 | FLAG T15P | HXK 5 |
| SC22 | 5513 020-04 | 1,5 | M3 | 7,2 | – | – | PT-8003 | – |
| SO1 | US 2506-T07P | 0,9 | M2,5 | 6,5 | – | – | FLAG T07P | – |
| SO8 | US 3510-T15P | 3,0 | M3,5 | 10,6 | – | – | FLAG T15P | – |
