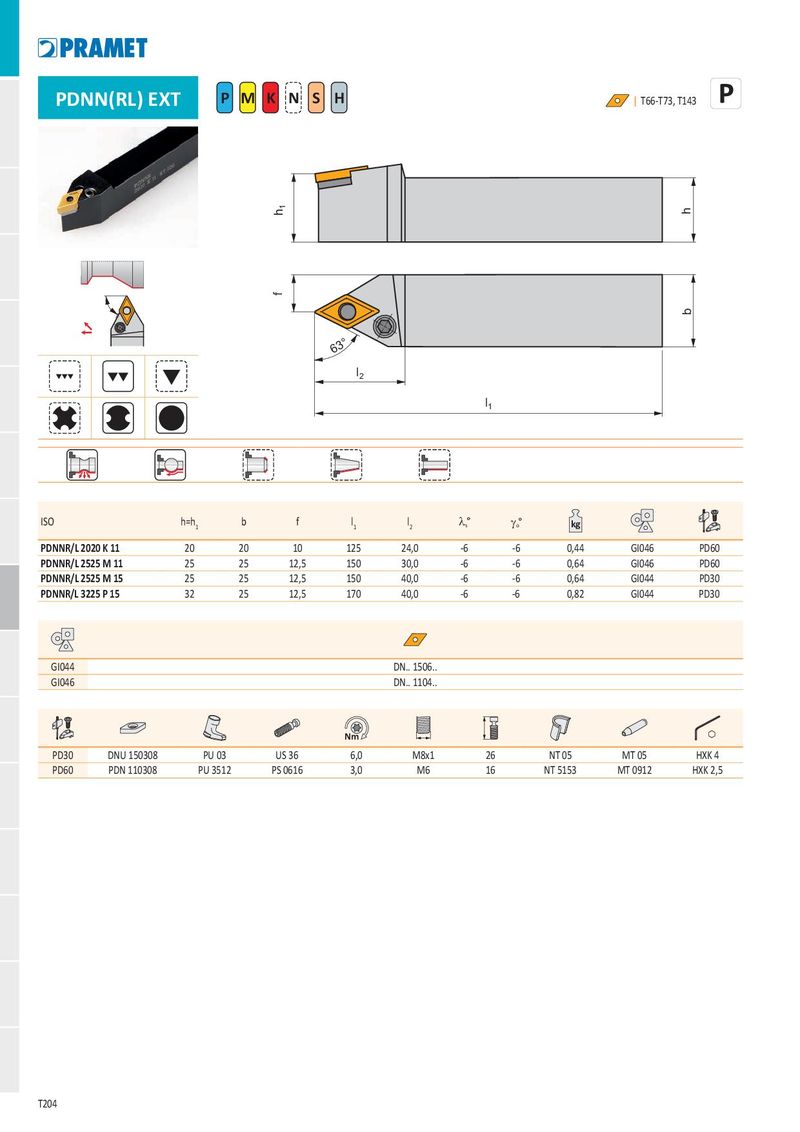

PDNN(RL) EXT P M K N S H I
T66-T73, T143
| h1 | h | ||||
| 63° f | b | ||||
| l2 | |||||
| l1 | |||||
| ISO | h=h1 | b f l1 l2 ls° go° | kg | ||
| PDNNR/L 2020 K 11 | 20 | 20 10 125 24,0 -6 -6 | 0,44 | GI046 | PD60 |
| PDNNR/L 2525 M 11 | 25 | 25 12,5 150 30,0 -6 -6 | 0,64 | GI046 | PD60 |
| PDNNR/L 2525 M 15 | 25 | 25 12,5 150 40,0 -6 -6 | 0,64 | GI044 | PD30 |
| PDNNR/L 3225 P 15 | 32 | 25 12,5 170 40,0 -6 -6 | 0,82 | GI044 | PD30 |
| GI044 | DN.. 1506.. | ||||||||
| GI046 | DN.. 1104.. | ||||||||
| Nm | |||||||||
| PD30 | DNU 150308 | PU 03 | US 36 | 6,0 | M8x1 | 26 | NT 05 | MT 05 | HXK 4 |
| PD60 | PDN 110308 | PU 3512 | PS 0616 | 3,0 | M6 | 16 | NT 5153 | MT 0912 | HXK 2,5 |
