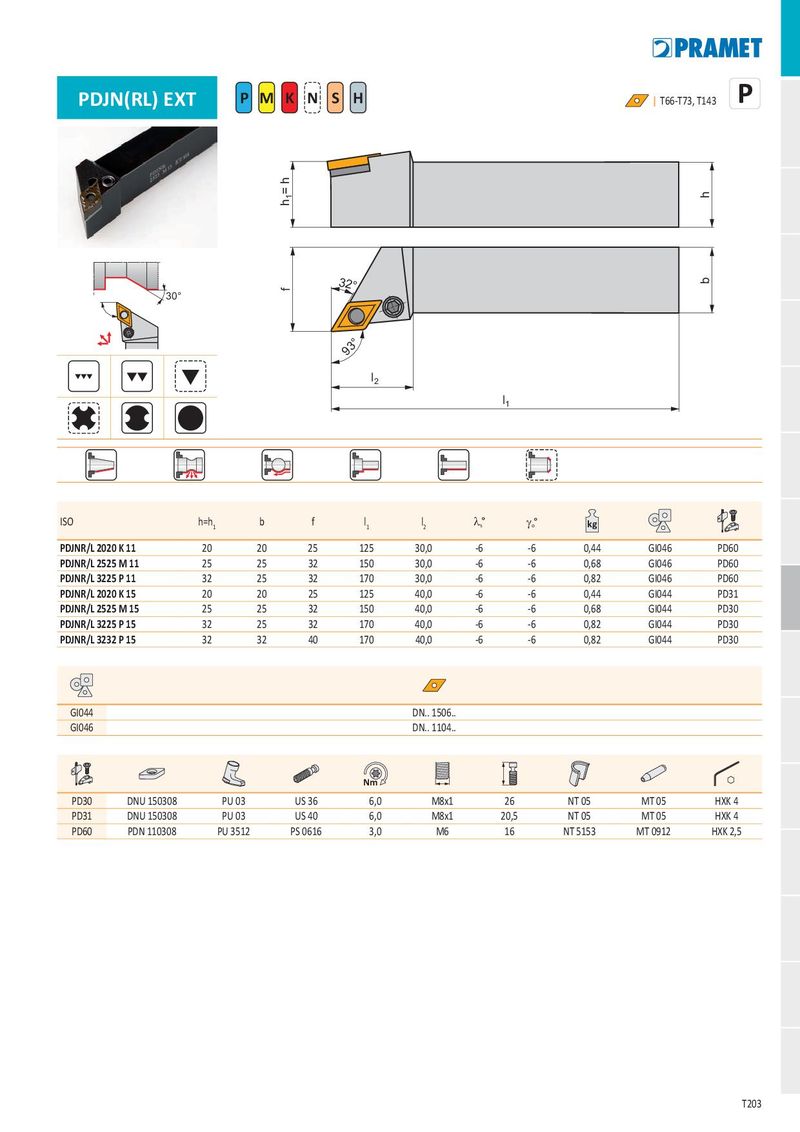

PDJN(RL) EXT P M K N S H I
T66-T73, T143
32° 30°
93° l 2
l 1
| ISO | h=h1 b | f | l1 | l2 | ls° | go° | kg | |||
| PDJNR/L 2020 | K 11 | 20 20 | 25 | 125 | 30,0 | -6 | -6 | 0,44 | GI046 | PD60 |
| PDJNR/L 2525 | M 11 | 25 25 | 32 | 150 | 30,0 | -6 | -6 | 0,68 | GI046 | PD60 |
| PDJNR/L 3225 | P 11 | 32 25 | 32 | 170 | 30,0 | -6 | -6 | 0,82 | GI046 | PD60 |
| PDJNR/L 2020 | K 15 | 20 20 | 25 | 125 | 40,0 | -6 | -6 | 0,44 | GI044 | PD31 |
| PDJNR/L 2525 | M 15 | 25 25 | 32 | 150 | 40,0 | -6 | -6 | 0,68 | GI044 | PD30 |
| PDJNR/L 3225 | P 15 | 32 25 | 32 | 170 | 40,0 | -6 | -6 | 0,82 | GI044 | PD30 |
| PDJNR/L 3232 | P 15 | 32 32 | 40 | 170 | 40,0 | -6 | -6 | 0,82 | GI044 | PD30 |
| GI044 | DN.. 1506.. | |||||||||
| GI046 | DN.. 1104.. | |||||||||
| Nm | ||||||||||
| PD30 | DNU 150308 | PU 03 | US 36 | 6,0 | M8x1 | 26 | NT 05 | MT 05 | HXK 4 | |
| PD31 | DNU 150308 | PU 03 | US 40 | 6,0 | M8x1 | 20,5 | NT 05 | MT 05 | HXK 4 | |
| PD60 | PDN 110308 | PU 3512 | PS 0616 | 3,0 | M6 | 16 | NT 5153 | MT 0912 | HXK 2,5 |
