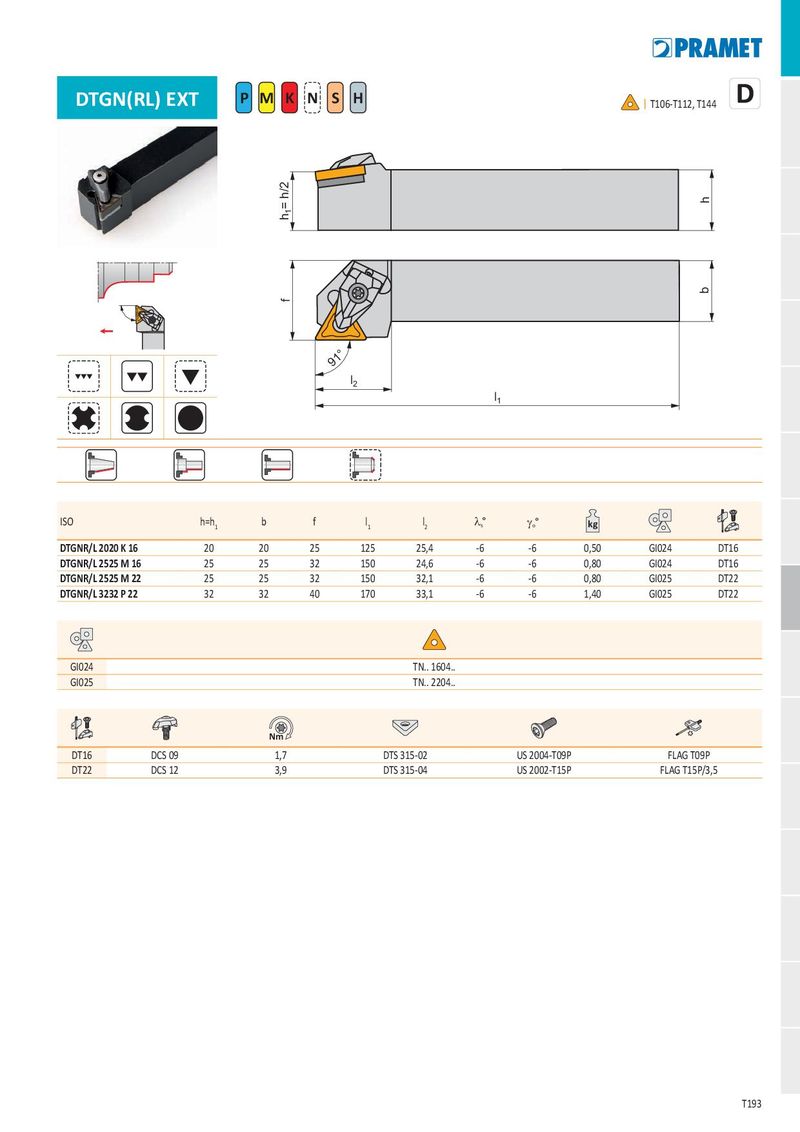

| DTGN(RL) EXT | P M K N S H | I T106-T11 | 2, T144 | ||
| h1= h/2 | h | ||||
| f 91° l2 | l1 | b | |||
| ISO h=h1 | b f l1 | l2 ls° go° | kg | ||
| DTGNR/L 2020 K 16 20 | 20 25 125 | 25,4 -6 -6 | 0,50 | GI024 | DT16 |
| DTGNR/L 2525 M 16 25 | 25 32 150 | 24,6 -6 -6 | 0,80 | GI024 | DT16 |
| DTGNR/L 2525 M 22 25 | 25 32 150 | 32,1 -6 -6 | 0,80 | GI025 | DT22 |
| DTGNR/L 3232 P 22 32 | 32 40 170 | 33,1 -6 -6 | 1,40 | GI025 | DT22 |
| GI024 | TN.. 1604.. | ||||
| GI025 | TN.. 2204.. |
| Nm | |||||
| DT16 | DCS 09 | 1,7 | DTS 315-02 | US 2004-T09P | FLAG T09P |
| DT22 | DCS 12 | 3,9 | DTS 315-04 | US 2002-T15P | FLAG T15P/3,5 |
