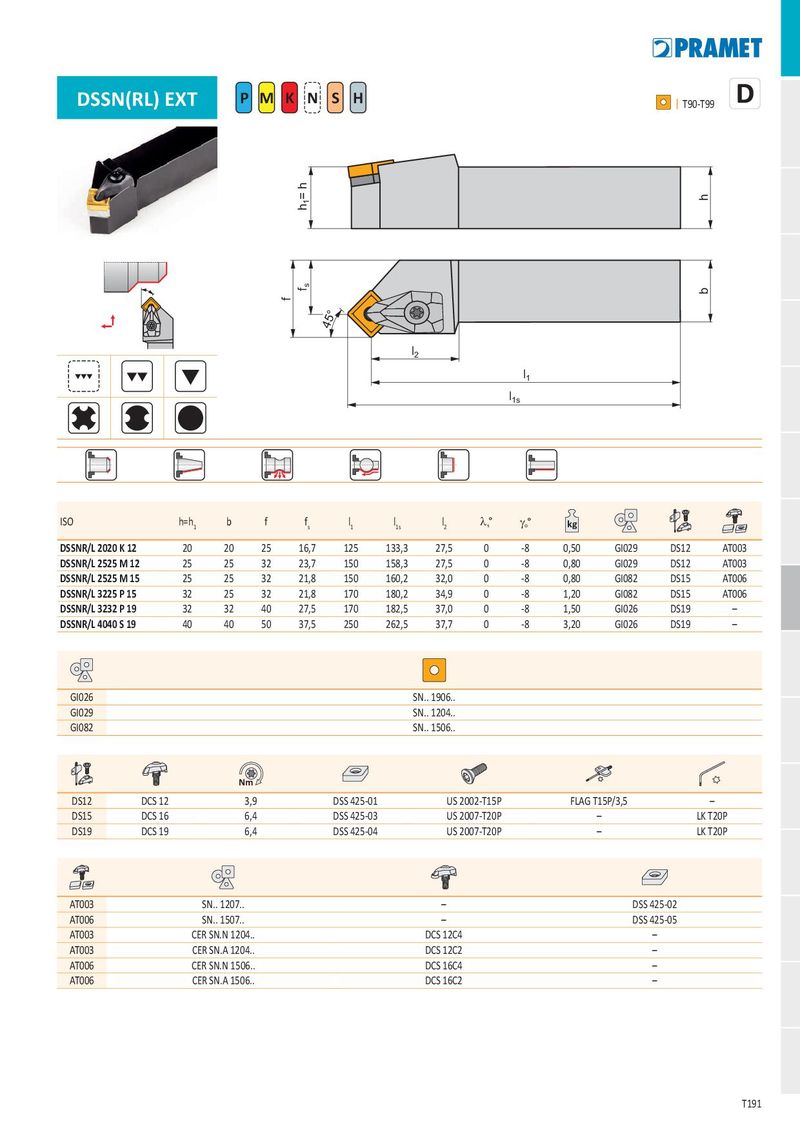

DSSN(RL) EXT P M K N S H I
T90-T99
45° l 2
l 1 l 1s
| ISO | h=h1 | b | f | fs | l1 | l1s | l2 | ls° | go° | kg | |||
| DSSNR/L 2020 K 12 | 20 | 20 | 25 | 16,7 | 125 | 133,3 | 27,5 | 0 | -8 | 0,50 | GI029 | DS12 | AT003 |
| DSSNR/L 2525 M 12 | 25 | 25 | 32 | 23,7 | 150 | 158,3 | 27,5 | 0 | -8 | 0,80 | GI029 | DS12 | AT003 |
| DSSNR/L 2525 M 15 | 25 | 25 | 32 | 21,8 | 150 | 160,2 | 32,0 | 0 | -8 | 0,80 | GI082 | DS15 | AT006 |
| DSSNR/L 3225 P 15 | 32 | 25 | 32 | 21,8 | 170 | 180,2 | 34,9 | 0 | -8 | 1,20 | GI082 | DS15 | AT006 |
| DSSNR/L 3232 P 19 | 32 | 32 | 40 | 27,5 | 170 | 182,5 | 37,0 | 0 | -8 | 1,50 | GI026 | DS19 | – |
| DSSNR/L 4040 S 19 | 40 | 40 | 50 | 37,5 | 250 | 262,5 | 37,7 | 0 | -8 | 3,20 | GI026 | DS19 | – |
| GI026 | SN.. 1906.. | |||||
| GI029 | SN.. 1204.. | |||||
| GI082 | SN.. 1506.. | |||||
| Nm | ||||||
| DS12 | DCS 12 | 3,9 | DSS 425-01 | US 2002-T15P | FLAG T15P/3,5 | – |
| DS15 | DCS 16 | 6,4 | DSS 425-03 | US 2007-T20P | – | LK T20P |
| DS19 | DCS 19 | 6,4 | DSS 425-04 | US 2007-T20P | – | LK T20P |
| AT003 | SN.. 1207.. | – | DSS 425-02 |
| AT006 | SN.. 1507.. | – | DSS 425-05 |
| AT003 | CER SN.N 1204.. | DCS 12C4 | – |
| AT003 | CER SN.A 1204.. | DCS 12C2 | – |
| AT006 | CER SN.N 1506.. | DCS 16C4 | – |
| AT006 | CER SN.A 1506.. | DCS 16C2 | – |
