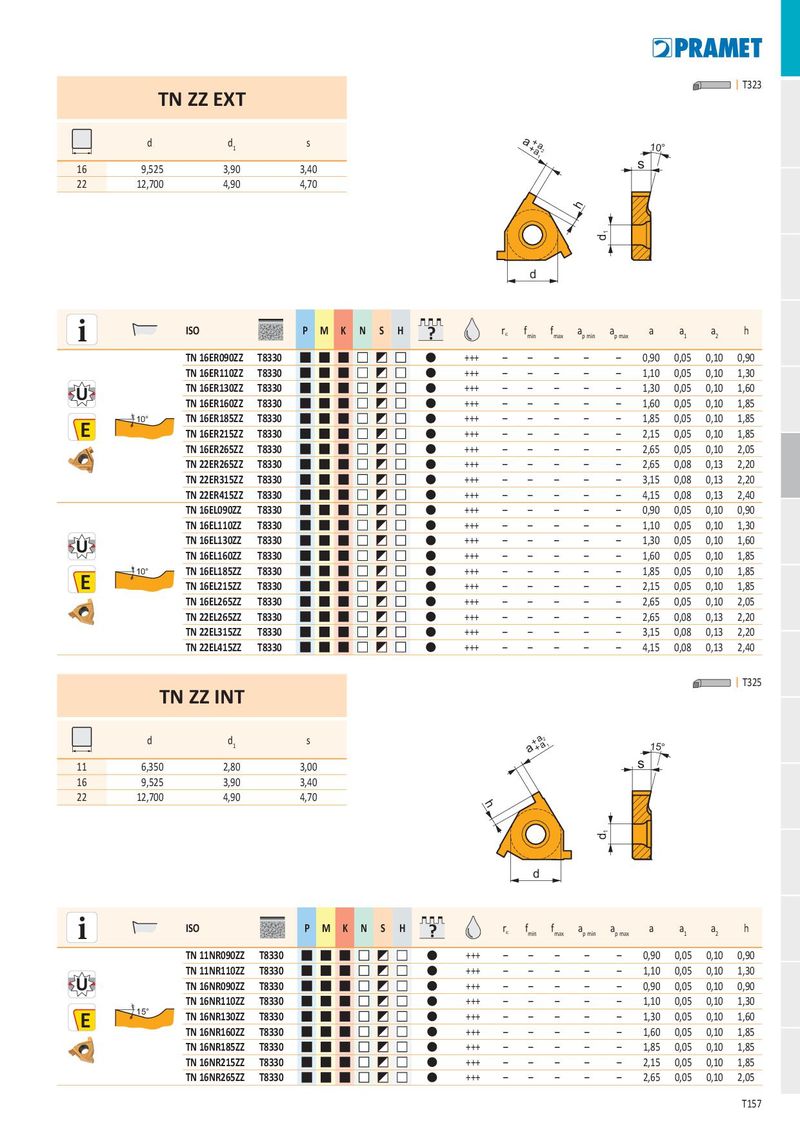

| TN Z | Z EXT | I T323 | ||
| d | d1 | s | a 10° +a2 +a1 | |
| 16 | 9,525 | 3,90 | 3,40 | s |
| 22 | 12,700 | 4,90 | 4,70 | h d1 d |
| i | ISO | P M | K | N | S H | ? | re | fmin | fmax | ap min | ap max | a | a1 | a2 | h | |||
| TN 16ER090ZZ | T8330 | +++ | – | – | – | – | – | 0,90 | 0,05 | 0,10 | 0,90 | |||||||
| TN 16ER110ZZ | T8330 | +++ | – | – | – | – | – | 1,10 | 0,05 | 0,10 | 1,30 | |||||||
| TN 16ER130ZZ | T8330 | +++ | – | – | – | – | – | 1,30 | 0,05 | 0,10 | 1,60 | |||||||
| TN 16ER160ZZ | T8330 | +++ | – | – | – | – | – | 1,60 | 0,05 | 0,10 | 1,85 | |||||||
| 10° | TN 16ER185ZZ | T8330 | +++ | – | – | – | – | – | 1,85 | 0,05 | 0,10 | 1,85 | ||||||
| E | TN 16ER215ZZ | T8330 | +++ | – | – | – | – | – | 2,15 | 0,05 | 0,10 | 1,85 | ||||||
| TN 16ER265ZZ | T8330 | +++ | – | – | – | – | – | 2,65 | 0,05 | 0,10 | 2,05 | |||||||
| TN 22ER265ZZ | T8330 | +++ | – | – | – | – | – | 2,65 | 0,08 | 0,13 | 2,20 | |||||||
| TN 22ER315ZZ | T8330 | +++ | – | – | – | – | – | 3,15 | 0,08 | 0,13 | 2,20 | |||||||
| TN 22ER415ZZ | T8330 | +++ | – | – | – | – | – | 4,15 | 0,08 | 0,13 | 2,40 | |||||||
| TN 16EL090ZZ | T8330 | +++ | – | – | – | – | – | 0,90 | 0,05 | 0,10 | 0,90 | |||||||
| TN 16EL110ZZ | T8330 | +++ | – | – | – | – | – | 1,10 | 0,05 | 0,10 | 1,30 | |||||||
| TN 16EL130ZZ | T8330 | +++ | – | – | – | – | – | 1,30 | 0,05 | 0,10 | 1,60 | |||||||
| TN 16EL160ZZ | T8330 | +++ | – | – | – | – | – | 1,60 | 0,05 | 0,10 | 1,85 | |||||||
| 10° | TN 16EL185ZZ | T8330 | +++ | – | – | – | – | – | 1,85 | 0,05 | 0,10 | 1,85 | ||||||
| E | TN 16EL215ZZ | T8330 | +++ | – | – | – | – | – | 2,15 | 0,05 | 0,10 | 1,85 | ||||||
| TN 16EL265ZZ | T8330 | +++ | – | – | – | – | – | 2,65 | 0,05 | 0,10 | 2,05 | |||||||
| TN 22EL265ZZ | T8330 | +++ | – | – | – | – | – | 2,65 | 0,08 | 0,13 | 2,20 | |||||||
| TN 22EL315ZZ | T8330 | +++ | – | – | – | – | – | 3,15 | 0,08 | 0,13 | 2,20 | |||||||
| TN 22EL415ZZ | T8330 | +++ | – | – | – | – | – | 4,15 | 0,08 | 0,13 | 2,40 |
TN ZZ INT I T325
| d | d1 | s | a+a2 +a1 | 15° | |||||||||||
| 11 | 6,350 | 2,80 | 3,00 | s | |||||||||||
| 16 22 | 9,525 12,700 | 3,90 4,90 | 3,40 4,70 | h | d | d1 | |||||||||
| i | ISO | P M K N S H | ? | re | fmin | fmax | ap min | ap max | a | a1 | a2 | h | |||
| TN 11NR090ZZ | T8330 | +++ | – | – | – | – | – | 0,90 | 0,05 | 0,10 | 0,90 | ||||
| TN 11NR110ZZ | T8330 | +++ | – | – | – | – | – | 1,10 | 0,05 | 0,10 | 1,30 | ||||
| TN 16NR090ZZ | T8330 | +++ | – | – | – | – | – | 0,90 | 0,05 | 0,10 | 0,90 | ||||
| TN 16NR110ZZ | T8330 | +++ | – | – | – | – | – | 1,10 | 0,05 | 0,10 | 1,30 | ||||
| E | 15° | TN 16NR130ZZ | T8330 | +++ | – | – | – | – | – | 1,30 | 0,05 | 0,10 | 1,60 | ||
| TN 16NR160ZZ | T8330 | +++ | – | – | – | – | – | 1,60 | 0,05 | 0,10 | 1,85 | ||||
| TN 16NR185ZZ | T8330 | +++ | – | – | – | – | – | 1,85 | 0,05 | 0,10 | 1,85 | ||||
| TN 16NR215ZZ | T8330 | +++ | – | – | – | – | – | 2,15 | 0,05 | 0,10 | 1,85 | ||||
| TN 16NR265ZZ | T8330 | +++ | – | – | – | – | – | 2,65 | 0,05 | 0,10 | 2,05 |
| d | d1 | s | |
| 11 | 6,350 | 2,80 | 3,00 |
| 16 | 9,525 | 3,90 | 3,40 |
| 22 | 12,700 | 4,90 | 4,70 |
