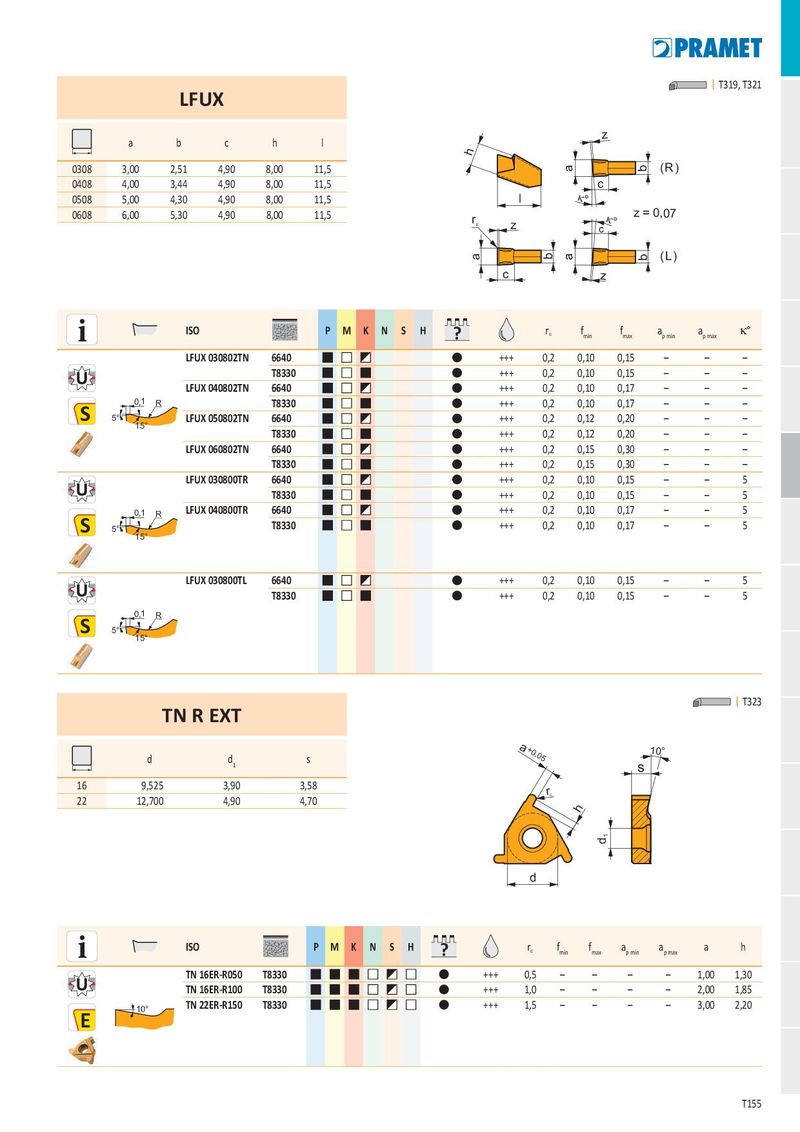

I T319, T321 LFUX z a b c h l h 0308 3,00 2,51 4,90 8,00 11,5 a b (R) 0408 4,00 3,44 4,90 8,00 11,5 c 0508 5,00 4,30 4,90 8,00 11,5 l k ° 0608 6,00 5,30 4,90 8,00 11,5 z = 0, 07 r k e ° z c a b a b (L) c z ISO P M K N S H r f i ? e f min max a p min a p max k° LFUX 030802TN 6640 +++ 0,2 0,10 0,15 – – – T8330 +++ 0,2 0,10 0,15 – – – LFUX 040802TN 6640 +++ 0,2 0,10 0,17 – – – 0 , 1 R T8330 +++ 0,2 0,10 0,17 – – – S 5° LFUX 050802TN 6640 +++ 0,2 0,12 0,20 – – – 15° T8330 +++ 0,2 0,12 0,20 – – – LFUX 060802TN 6640 +++ 0,2 0,15 0,30 – – – T8330 +++ 0,2 0,15 0,30 – – – LFUX 030800TR 6640 +++ 0,2 0,10 0,15 – – 5 T8330 +++ 0,2 0,10 0,15 – – 5 0 , 1 R LFUX 040800TR 6640 +++ 0,2 0,10 0,17 – – 5 S 5° T8330 +++ 0,2 0,10 0,17 – – 5 15° LFUX 030800TL 6640 +++ 0,2 0,10 0,15 – – 5 T8330 +++ 0,2 0,10 0,15 – – 5 0 , 1 R S 5° 15° I T323 TN R EXT a +0,05 10° d d 1 s s 16 9,525 3,90 3,58 r e 22 12,700 4,90 4,70 h 1 d d ISO P M K N S H r f i ? e min f max a p min a p max a h TN 16ER-R050 T8330 +++ 0,5 – – – – 1,00 1,30 TN 16ER-R100 T8330 +++ 1,0 – – – – 2,00 1,85 10° TN 22ER-R150 T8330 +++ 1,5 – – – – 3,00 2,20 E T155
