TA-TRONIC
GB 7$7521,&LVPRXQWHGRQWKHPDFKLQHXVLQJDWDSHU 7KHDQLWURWDWLRQSLQ LQVHUWHGLQWKHGRZHO ORFNHGRQWKHKHDGRIWKHPDFKLQH
WRROSUHYHQWLQJWKHĺ[HGERG\RI7$7521,&WRURWDWH7KHGRZHO LVDSSOLHGRQDĺ[HGSDUWDURXQGWKHVSLQGOHĺJDGMXVWLQJWKHKHLJKW
LQGLFDWHGE\ZD\RIDWKLFNQHVV6)RUKHDY\PDFKLQLQJLWLVDGYLVDEOHWRDSSO\DĻDQJHWRPDNHWKH7$7521,&VROLGO\FRQQHFWHGZLWKWKHKHDGRI
WKHPDFKLQHWRRO ĺJ ,WLVDOZD\VDGYLVDEOHWRXVHDĻDQJHZLWK7$7521,&DQG7KHW\SHRIĻDQJHWRXVHGHSHQGVRQWKHPRGHORI
WKHPDFKLQHDQGPD\EHHDVLO\EXLOWE\WKH&XVWRPHURUVXSSOLHGE\' $QGUHD
RU TA-TRONIC устанавливается на машине с помощью конуса (4). Противовращательный штифт (8), вставляется во вкладыш (10)
заблокированный в головной части станка предотвращает вращение неподвжного корпуса TA-TRONIC. Вкладыш (10) необходимо установить
на неподвижной части вокруг шпинделя рис.1, регулируя высоту с помощью прокладки С. Для тяжелой обработки целесообразно применение
фланца для соедининения TA-TRONIC с головной частью станка (рис. 2-3). С TA-TRONIC 160 и 200 рекомендуется всегда использовать
фланец. Тип используемого фланца зависит от модели станка и может быть легко построен клиентом или поставлен компанией D’Andrea.
4
S
10
8

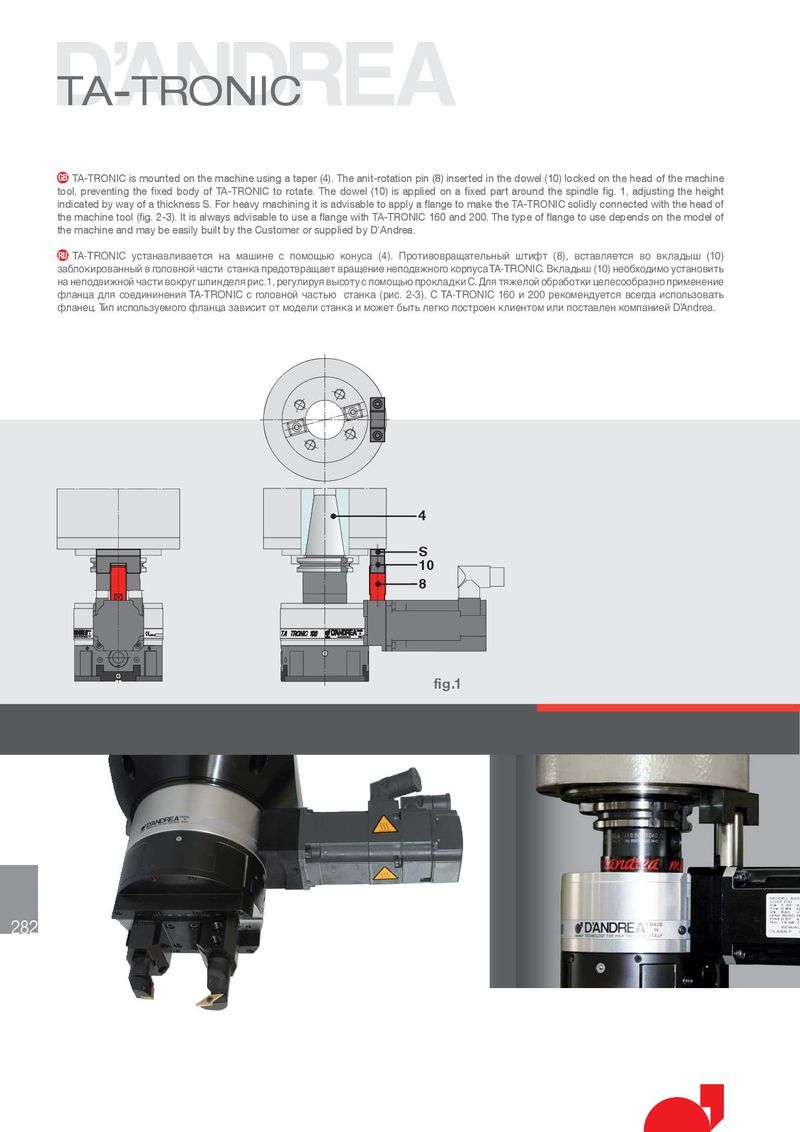

fig.1
282
