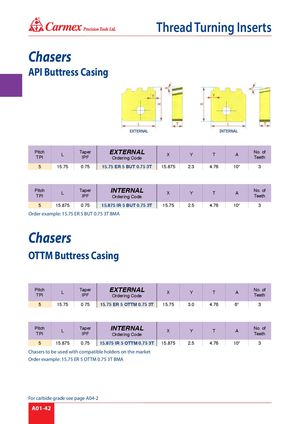

Каталог Carmex общий 2021 - страница 56
Навигация
Каталог Carmex резьбофрезы из твёрдого сплава для обработки закалённых материалов HardCut
Каталог Carmex корпуса резьбофрез для призматических пластин
Каталог Carmex инструмент для вихревого нарезания резьбы
Каталог Carmex державки для наружной обработки
Каталог Carmex спиральные резьбофрезы со сменными пластинами
Chasers
API Buttress Casing
| Pitch TPI | L | Taper IPF | EXTERNAL Ordering Code | X | Y | T | A | No. of Teeth |
| 5 | 15.75 | 0.75 | 15.75 ER 5 BUT 0.75 3T | 15.875 | 2.3 | 4.76 | 10° | 3 |
| Pitch TPI | L | Taper IPF | INTERNAL Ordering Code | X | Y | T | A | No. of Teeth |
| 5 | 15.875 | 0.75 | 15.875 IR 5 BUT 0.75 3T | 15.75 | 2.5 | 4.76 | 10° | 3 |
Order example: 15.75 ER 5 BUT 0.75 3T BMA
Chasers
OTTM Buttress Casing
| Pitch TPI | L | Taper IPF | EXTERNAL Ordering Code | X | Y | T | A | No. of Teeth |
| 5 | 15.75 | 0.75 | 15.75 ER 5 OTTM 0.75 3T | 15.75 | 3.0 | 4.76 | 6° | 3 |
| Pitch | L | Taper | INTERNAL | X | Y | T | A | No. of |
| TPI | IPF | Ordering Code | Teeth | |||||
| 5 | 15.875 | 0.75 | 15.875 IR 5 OTTM 0.75 3T | 15.875 | 2.5 | 4.76 | 10° | 3 |
