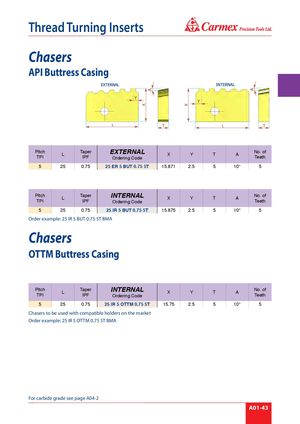

Chasers
API Buttress Casing
| Pitch TPI | L | Taper IPF | EXTERNAL Ordering Code | X | Y | T A | No. of Teeth |
| 5 | 25 | 0.75 | 25 ER 5 BUT 0.75 5T | 15.871 | 2.5 | 5 10° | 5 |
| Pitch TPI | L | Taper IPF | INTERNAL Ordering Code | X | Y | T A | No. of Teeth |
| 5 | 25 | 0.75 | 25 IR 5 BUT 0.75 5T | 15.875 | 2.5 | 5 10° | 5 |
Order example: 25 IR 5 BUT 0.75 5T BMA
Chasers
OTTM Buttress Casing
| Pitch | L | Taper | INTERNAL | X | Y | T A | No. of |
| TPI | IPF | Ordering Code | Teeth | ||||
| 5 | 25 | 0.75 | 25 IR 5 OTTM 0.75 5T | 15.75 | 2.5 | 5 10° | 5 |
