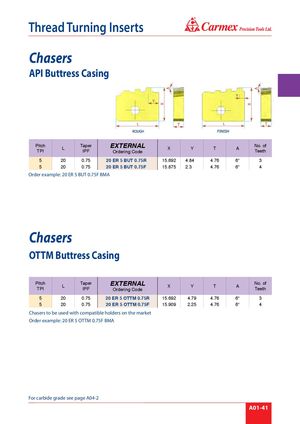

Chasers
API Buttress Casing
Pitch Taper EXTERNAL No. of
| TPI | L | IPF | X | Y | T | A | Teeth | |||||
| Ordering Code | ||||||||||||
| 5 | 20 | 0.75 | 20 ER 5 BUT 0.75R | 15.692 | 4.84 | 4.76 | 6° | 3 | ||||
| 5 | 20 | 0.75 | 20 ER 5 BUT 0.75F | 15.875 | 2.3 | 4.76 | 6° | 4 |
Order example: 20 ER 5 BUT 0.75F BMA
Chasers
OTTM Buttress Casing
| Pitch TPI | L | Taper IPF | EXTERNAL Ordering Code | X | Y | T | A | No. of Teeth |
| 5 | 20 | 0.75 | 20 ER 5 OTTM 0.75R | 15.692 | 4.79 | 4.76 | 6° | 3 |
| 5 | 20 | 0.75 | 20 ER 5 OTTM 0.75F | 15.909 | 2.25 | 4.76 | 6° | 4 |
