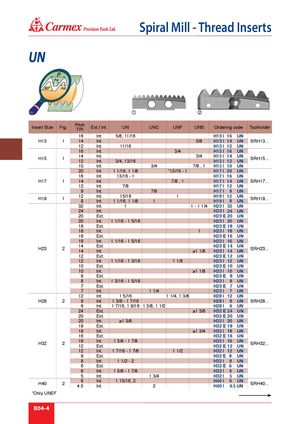

Каталог Carmex общий 2021 - страница 252

® Spiral Mill - Thread Inserts UN 1 2 Pitch Insert Size Fig. Ext./ Int. UN UNC UNF UNS Ordering code Toolholder TPI 16 Int. 5/8, 11/16 H13 I 16 UN H13 1 14 Int. 5/8 H13 I 14 UN SRH13... 12 Int. 11/16 H13 I 12 UN 16 Int. 3/4 H15 I 16 UN 14 Int. 3/4 H15 I 14 UN H15 1 SRH15... 12 Int. 3/4, 13/16 H15 I 12 UN 10 Int. 3/4 7/8 , 1 H15 I 10 UN 20 Int 1 1/16, 1 1/8 *13/16 - 1 H17 I 20 UN 16 Int. 13/16 - 1 H17 I 16 UN H17 1 14 Int. 7/8 , 1 H17 I 14 UN SRH17... 12 Int. 7/8 H17 I 12 UN 9 Int. 7/8 H17 I 9 UN 12 Int. 15/16 1 H19 I 12 UN H19 1 SRH19... 8 Int. 1 1/16, 1 1/8 1 H19 I 8 UN 32 Int. 1 1 - 1 1/4 H23 I 32 UN 24 Int. H23 I 24 UN 20 Ext. H23 E 20 UN 20 Int. 1 1/16 - 1 5/16 H23 I 20 UN 18 Ext. H23 E 18 UN 18 Int. 1 H23 I 18 UN 16 Ext. H23 E 16 UN 16 Int. 1 1/16 - 1 5/16 H23 I 16 UN 14 Ext. H23 E 14 UN H23 2 SRH23... 14 Int. ≥1 1/8 H23 I 14 UN 12 Ext. H23 E 12 UN 12 Int. 1 1/16 - 1 3/16 1 1/8 H23 I 12 UN 10 Ext. H23 E 10 UN 10 Int. ≥1 1/8 H23 I 10 UN 8 Ext. H23 E 8 UN 8 Int. 1 3/16 - 1 5/16 H23 I 8 UN 7 Ext. H23 E 7 UN 7 Int. 1 1/4 H23 I 7 UN 12 Int. 1 5/16 1 1/4, 1 3/8 H28 I 12 UN H28 2 8 Int. 1 3/8 - 1 7/16 H28 I 8 UN SRH28... 6 Int. 1 7/16, 1 9/16 1 3/8, 1 1/2 H28 I 6 UN 24 Ext. ≥1 3/8 H32 E 24 UN 20 Ext. H32 E 20 UN 20 Int. ≥1 3/8 H32 I 20 UN 18 Ext. H32 E 18 UN 18 Int. ≥1 3/4 H32 I 18 UN 16 Ext. H32 E 16 UN 16 Int. 1 3/8 - 1 7/8 H32 I 16 UN H32 2 SRH32... 12 Ext. H32 E 12 UN 12 Int. 1 7/16 - 1 7/8 1 1/2 H32 I 12 UN 8 Ext. H32 E 8 UN 8 Int. 1 1/2 - 2 H32 I 8 UN 6 Ext. H32 E 6 UN 6 Int. 1 5/8 - 1 7/8 H32 I 6 UN 5 Int. 1 3/4 H32 I 5 UN 6 Int. 1 15/16, 2 H40 I 6 UN H40 2 SRH40... 4.5 Int. 2 H40 I 4.5 UN *Only UNEF B04-4
