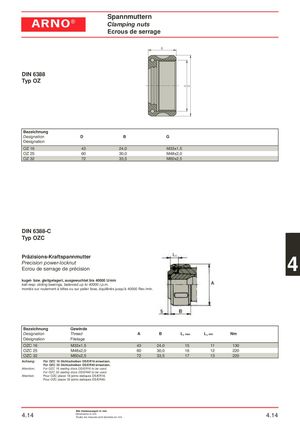

Каталог ARNO оснастка для токарного и фрезерного оборудования - страница 94
Навигация
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
Каталог ARNO монолитный осевой инструмент
Каталог ARNO концевые твердосплавные фрезы AFV
Каталог ARNO оснастка для автоматов продольного точения
Каталог ARNO тиски станочные
Каталог ARNO пластины CBN для токарной обработки
DIN 6388
Typ OZ
| Bezeichnung Designation | D | B | G |
| Désignation | |||
| OZ 16 | 43 | 24,0 | M33x1,5 |
| OZ 25 | 60 | 30,0 | M48x2,0 |
| OZ 32 | 72 | 33,5 | M60x2,5 |
DIN 6388-C
Typ OZC
Präzisions-Kraftspannmutter 4
Precision power-locknut
Ecrou de serrage de précision
kugel- bzw. gleitgelagert, ausgewuchtet bis 40000 U/min ball resp. sliding bearings, balanced up to 40000 r.p.m. montés sur roulement à billes ou sur palier lisse, équilibrés jusqu’à 40000 Rev./min.
| Bezeichnung Designation | Gewinde G-Kant Thread Hexagon | A | B | L1 max | L1 min | Nm |
| Désignation | Filetage … | |||||
| OZC 16 | M33x1,5 | 43 | 24,0 | 15 | 11 | 130 |
| OZC 25 | M48x2,0 | 60 | 30,0 | 16 | 12 | 220 |
| OZC 32 | M60x2,5 | 72 | 33,5 | 17 | 13 | 220 |
| Achtung: Für OZC 16 Für OZC 32 | Dichtscheiben DS/ER16 einsetzen. Dichtscheiben DS/ER40 einsetzen. | |||||
| Attention: For OZC 16 For OZC 32 | sealing discs DS/ER16 to be used. sealing discs DS/ER40 to be used. | |||||
| Attention: Pour OZC p Pour OZC p | lacer 16 joints statiques DS/ER16. lacer 32 joints statiques DS/ER40. |
