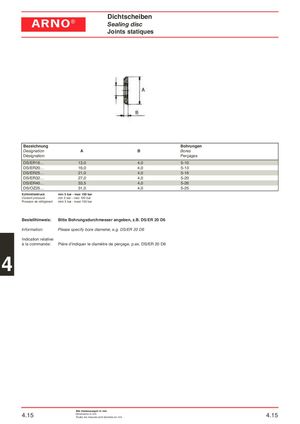

Dichtscheiben ARNO® Sealing disc Joints statiques Bezeichnung Bohrungen Designation A B Bores Désignation Perçages DS/ER16… 13,0 4,0 5-10 DS/ER20… 16,0 4,0 5-13 DS/ER25… 21,0 4,0 5-16 DS/ER32… 27,0 4,0 5-20 DS/ER40… 33,5 4,0 5-26 DS/OZ25… 31,0 4,0 5-25 Kühlmitteldruck min 5 bar - max 100 bar Coolant pressure min 5 bar - max 100 bar Pression de réfrigérant mini 5 bar - maxi 100 bar Bestellhinweis: Bitte Bohrungsdurchmesser angeben, z.B. DS/ER 20 D6 Information: Please specify bore diameter, e.g. DS/ER 20 D6 Indication relative à la commande: Pière d’indiquer le diamètre de perçage, p.ex. DS/ER 20 D6 4 Alle Abmessungen in mm 4.15 Dimensions in mmToutes les mesures sont données en mm 4.15
