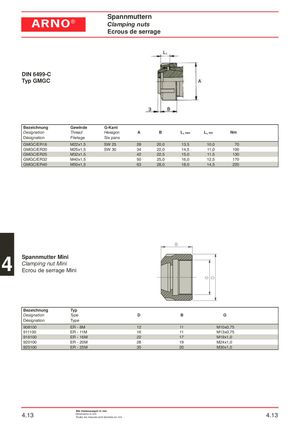

DIN 6499-C
Typ GMGC
| Bezeichnung Designation | Gewinde Thread | G-Kant Hexagon | A | B | L1 max | L1 min | Nm |
| Désignation | Filetage | Six pans | |||||
| GMGC/ER16 | M22x1,5 | SW 25 | 28 | 20,0 | 13,5 | 10,0 | 70 |
| GMGC/ER20 | M25x1,5 | SW 30 | 34 | 22,0 | 14,5 | 11,0 | 100 |
| GMGC/ER25 | M32x1,5 | 42 | 22,5 | 15,0 | 11,5 | 130 | |
| GMGC/ER32 | M40x1,5 | 50 | 25,0 | 16,0 | 12,5 | 170 | |
| GMGC/ER40 | M50x1,5 | 63 | 28,0 | 18,0 | 14,5 | 220 |
4 Spannmutter Mini
Clamping nut Mini
Ecrou de serrage Mini
| Bezeichnung Designation | Typ Type | D | B | G |
| Désignation | Type | |||
| 908100 | ER - 8M | 12 | 11 | M10x0,75 |
| 911100 | ER - 11M | 16 | 11 | M13x0,75 |
| 916100 | ER - 16M | 22 | 17 | M19x1,0 |
| 920100 | ER - 20M | 28 | 19 | M24x1,0 |
| 925100 | ER - 25M | 35 | 20 | M30x1,0 |
