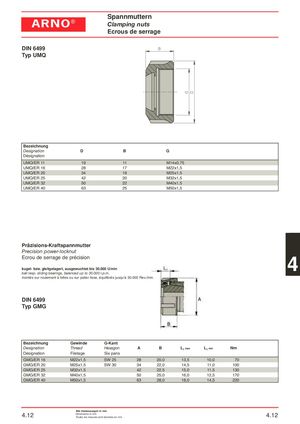

Spannmuttern ARNO® Clamping nuts Ecrous de serrage DIN 6499 Typ UMQ Bezeichnung Designation D B G Désignation UMQ/ER 11 19 11 M14x0,75 UMQ/ER 16 28 17 M22x1,5 UMQ/ER 20 34 19 M25x1,5 UMQ/ER 25 42 20 M32x1,5 UMQ/ER 32 50 22 M40x1,5 UMQ/ER 40 63 25 M50x1,5 Präzisions-Kraftspannmutter Precision power-locknut Ecrou de serrage de précisionkugel- bzw. gleitgelagert, ausgewuchtet bis 30.000 U/min 4 ball resp. sliding bearings, balanced up to 30.000 r.p.m. montés sur roulement à billes ou sur palier lisse, équilibrés jusqu’à 30.000 Rev./min. DIN 6499 Typ GMG Bezeichnung Gewinde G-Kant Designation Thread Hexagon A B L1 max L1 min Nm Désignation Filetage Six pans GMG/ER 16 M22x1,5 SW 25 28 20,0 13,5 10,0 70 GMG/ER 20 M25x1,5 SW 30 34 22,0 14,5 11,0 100 GMG/ER 25 M32x1,5 42 22,5 15,0 11,5 130 GMG/ER 32 M40x1,5 50 25,0 16,0 12,5 170 GMG/ER 40 M50x1,5 63 28,0 18,0 14,5 220 Alle Abmessungen in mm 4.12 Dimensions in mmToutes les mesures sont données en mm 4.12
