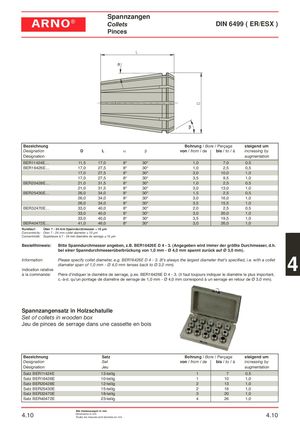

Spannzangen
ARNO ® DIN 6499 ( ER/ESX )
Collets
Pinces
| Bezeichnung Designation Désignation | D | L | α | β | Bohrung /Bor von/from / de | e/ Perçage bis /to / à | steigend um increasing by augmentation |
| BER11424E… | 11,5 | 17,0 | 8° | 30° | 1,0 | 7,0 | 0,5 |
| BER16426E… | 17,0 | 27,5 | 8° | 30° | 1,0 | 2,5 | 0,5 |
| 17,0 | 27,5 | 8° | 30° | 3,0 | 10,0 | 1,0 | |
| 17,0 | 27,5 | 8° | 30° | 3,5 | 9,5 | 1,0 | |
| BER20428E… | 21,0 | 31,5 | 8° | 30° | 1,0 | 2,5 | 0,5 |
| 21,0 | 31,5 | 8° | 30° | 3,0 | 13,0 | 1,0 | |
| BER25430E… | 26,0 | 34,0 | 8° | 30° | 1,5 | 2,5 | 0,5 |
| 26,0 | 34,0 | 8° | 30° | 3,0 | 16,0 | 1,0 | |
| 26,0 | 34,0 | 8° | 30° | 3,5 | 15,5 | 1,0 | |
| BER32470E… | 33,0 | 40,0 | 8° | 30° | 2,0 | 2,5 | 0,5 |
| 33,0 | 40,0 | 8° | 30° | 3,0 | 20,0 | 1,0 | |
| 33,0 | 40,0 | 8° | 30° | 3,5 | 19,5 | 1,0 | |
| BER40472E… | 41,0 | 46,0 | 8° | 30° | 3,0 | 26,0 | 1,0 |
Rundlauf: Über 7 - 24 mm Spanndurchmesser ) 10 μm Concentricity: Over 7 - 24 mm collet diameter ) 10 μm Concentricité: Supérieure à 7 - 24 mm diamètre de serrage ≤ 10 μm
Bestellhinweis: Bitte Spanndurchmesser angeben, z.B. BER16426E D 4 - 3. (Angegeben wird immer der größte Durchmesser, d.h. bei einer Spanndurchmesserüberbrückung von 1,0 mm - Ø 4,0 mm spannt zurück auf Ø 3,0 mm).
4
Information: Please specify collet diameter, e.g. BER16426E D 4 - 3. (It’s always the largest diameter that’s specified, i.e. with a collet diameter span of 1,0 mm - Ø 4,0 mm tenses back to Ø 3,0 mm). Indication relative à la commande: Pière d’indiquer le diamètre de serrage, p.ex. BER16426E D 4 - 3. (Il faut toujours indiquer le diamètre le plus important, c.-à-d. qu’un pontage de diamètre de serrage de 1,0 mm - Ø 4,0 mm correspond à un serrage en retour de Ø 3,0 mm).
Spannzangensatz in Holzschatulle
Set of collets in wooden box
Jeu de pinces de serrage dans une cassette en bois
| Bezeichnung Designation Désignation | Satz Set Jeu | Bohrung /Bor von/from / de | e/ Perçage bis /to / à | steigend um increasing by augmentation |
| Satz BER11424E | 13-teilig | 1 | 7 | 0,5 |
| Satz BER16426E | 10-teilig | 1 | 10 | 1,0 |
| Satz BER20428E | 12-teilig | 2 | 13 | 1,0 |
| Satz BER25430E | 15-teilig | 2 | 16 | 1,0 |
| Satz BER32470E | 18-teilig | 3 | 20 | 1,0 |
| Satz BER40472E | 23-teilig | 4 | 26 | 1,0 |
