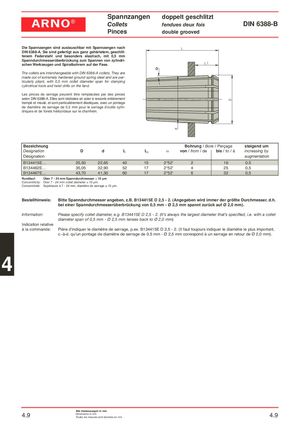

Spannzangen doppelt geschlitzt
ARNO ® DIN 6388-B
Collets fendues deux fois
Pinces double grooved
Die Spannzangen sind austauschbar mit Spannzangen nach DIN 6388-A. Sie sind gefertigt aus ganz gehärtetem, geschliffenem Federstahl und besonders elastisch, mit 0,5 mm Spanndurchmesserüberbrückung zum Spannen von zylindrischen Werkzeugen und Spiralbohrern auf der Fase. The collets are interchangeable with DIN 6388-A collets. They are made out of extremely hardened ground spring steel and are particularly pliant, with 0,5 mm collet diameter span for clamping cylindrical tools and twist drills on the land. Les pinces de serrage peuvent être remplacées par des pinces selon DIN 6388-A. Elles sont réalisées en acier à ressorts entièrement trempé et meulé, et sont particulièrement élastiques, avec un pontage de diamètre de serrage de 0,5 mm pour le serrage d’outils cylindriques et de forets hélicoïdaux sur le chanfrein.
| Bezeichnung Designation | D | d | L | L1 | α | Bohrung /Bor von/from / de | e/ Perçage bis /to / à | steigend um increasing by |
| Désignation | augmentation | |||||||
| B134415E… | 25,50 | 22,65 | 40 | 15 | 2°52’ | 2 | 16 | 0,5 |
| B134462E… | 35,05 | 32,90 | 52 | 17 | 2°52’ | 4 | 25 | 0,5 |
| B134467E… | 43,70 | 41,30 | 60 | 17 | 2°52’ | 6 | 32 | 0,5 |
Rundlauf: Über 7 - 24 mm Spanndurchmesser ) 10 μm Concentricity: Over 7 - 24 mm collet diameter ) 10 μm. Concentricité: Supérieure à 7 - 24 mm, diamètre de serrage ≤ 10 μm.
Bestellhinweis: Bitte Spanndurchmesser angeben, z.B. B134415E D 2,5 - 2. (Angegeben wird immer der größte Durchmesser, d.h. bei einer Spanndurchmesserüberbrückung von 0,5 mm - Ø 2,5 mm spannt zurück auf Ø 2,0 mm). Information: Please specify collet diameter, e.g. B134415E D 2,5 - 2. (It’s always the largest diameter that’s specified, i.e. with a collet diameter span of 0,5 mm - Ø 2,5 mm tenses back to Ø 2,0 mm). Indication relative à la commande: Pière d’indiquer le diamètre de serrage, p.ex. B134415E D 2,5 - 2. (Il faut toujours indiquer le diamètre le plus important, c.-à-d. qu’un pontage de diamètre de serrage de 0,5 mm - Ø 2,5 mm correspond à un serrage en retour de Ø 2,0 mm).
