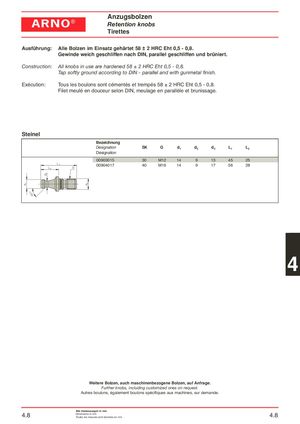

Anzugsbolzen ARNO® Retention knobs Tirettes Ausführung: Alle Bolzen im Einsatz gehärtet 58 ± 2 HRC Eht 0,5 - 0,8. Gewinde weich geschliffen nach DIN, parallel geschliffen und brüniert. Construction: All knobs in use are hardened 58 ± 2 HRC Eht 0,5 - 0,8. Tap softly ground according to DIN - parallel and with gunmetal finish. Exécution: Tous les boulons sont cémentés et trempés 58 ± 2 HRC Eht 0,5 - 0,8. Filet meulé en douceur selon DIN, meulage en parallèle et brunissage. Steinel Bezeichnung Designation SK G d1 d2 d3 L1 L2 Désignation 00903015 30 M12 14 9 13 45 25 00904017 40 M16 14 9 17 56 28 4 Weitere Bolzen, auch maschinenbezogene Bolzen, auf Anfrage. Further knobs, including customized ones on request. Autres boulons, également boulons spécifiques aux machines, sur demande. Alle Abmessungen in mm 4.8 Dimensions in mmToutes les mesures sont données en mm 4.8
