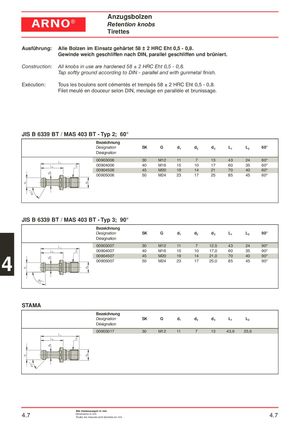

Anzugsbolzen
Retention knobs
Tirettes
Ausführung: Alle Bolzen im Einsatz gehärtet 58 ± 2 HRC Eht 0,5 - 0,8. Gewinde weich geschliffen nach DIN, parallel geschliffen und brüniert. Construction: All knobs in use are hardened 58 ± 2 HRC Eht 0,5 - 0,8. Tap softly ground according to DIN - parallel and with gunmetal finish. Exécution: Tous les boulons sont cémentés et trempés 58 ± 2 HRC Eht 0,5 - 0,8. Filet meulé en douceur selon DIN, meulage en parallèle et brunissage.
JIS B 6339 BT / MAS 403 BT - Typ 2; 60°
| Bezeichnung | ||||||||
| Designation | SK | G | d1 | d2 | d3 | L1 | L2 | 60° |
| Désignation | ||||||||
| 00903006 | 30 | M12 | 11 | 7 | 13 | 43 | 24 | 60° |
| 00904006 | 40 | M16 | 15 | 10 | 17 | 60 | 35 | 60° |
| 00904506 | 45 | M20 | 19 | 14 | 21 | 70 | 40 | 60° |
| 00905006 | 50 | M24 | 23 | 17 | 25 | 85 | 45 | 60° |
JIS B 6339 BT / MAS 403 BT - Typ 3; 90°
| Bezeichnung | ||||||||
| Designation | SK | G | d1 | d2 | d3 | L1 | L2 | 90° |
| Désignation | ||||||||
| 00903007 | 30 | M12 | 11 | 7 | 12,5 | 43 | 24 | 90° |
| 00904007 | 40 | M16 | 15 | 10 | 17,0 | 60 | 35 | 90° |
| 00904507 | 45 | M20 | 19 | 14 | 21,0 | 70 | 40 | 90° |
| 00905007 | 50 | M24 | 23 | 17 | 25,0 | 85 | 45 | 90° |
4 00904507 45 M20 19 14 21,0 70 40 90°
STAMA
| Bezeichnung | |||||||
| Designation | SK | G | d1 | d2 | d3 | L1 | L2 |
| Désignation | |||||||
| 00903017 | 30 | M12 | 11 | 7 | 13 | 43,6 | 23,6 |
