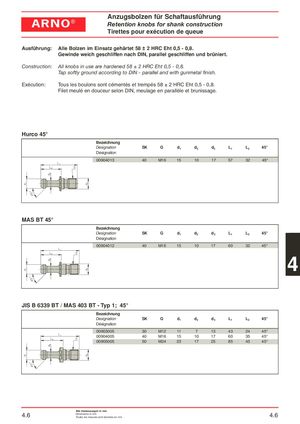

Ausführung: Alle Bolzen im Einsatz gehärtet 58 ± 2 HRC Eht 0,5 - 0,8. Gewinde weich geschliffen nach DIN, parallel geschliffen und brüniert. Construction: All knobs in use are hardened 58 ± 2 HRC Eht 0,5 - 0,8. Tap softly ground according to DIN - parallel and with gunmetal finish. Exécution: Tous les boulons sont cémentés et trempés 58 ± 2 HRC Eht 0,5 - 0,8. Filet meulé en douceur selon DIN, meulage en parallèle et brunissage.
Hurco 45°
| Bezeichnung | | | | | | | | |
| Designation | SK | G | d1 | d2 | d3 | L1 | L2 | 45° |
| Désignation | | | | | | | | |
| 00904013 | 40 | M16 | 15 | 10 | 17 | 57 | 32 | 45° |
MAS BT 45°
| Bezeichnung | | | | | | | | |
| Designation | SK | G | d1 | d2 | d3 | L1 | L2 | 45° |
| Désignation | | | | | | | | |
| 00904012 | 40 | M16 | 15 | 10 | 17 | 60 | 32 | 45° |
4
JIS B 6339 BT / MAS 403 BT - Typ 1; 45°
| Bezeichnung | | | | | | | | |
| Designation | SK | G | d1 | d2 | d3 | L1 | L2 | 45° |
| Désignation | | | | | | | | |
| 00903005 | 30 | M12 | 11 | 7 | 13 | 43 | 24 | 45° |
| 00904005 | 40 | M16 | 15 | 10 | 17 | 60 | 35 | 45° |
| 00905005 | 50 | M24 | 23 | 17 | 25 | 85 | 45 | 45° |
