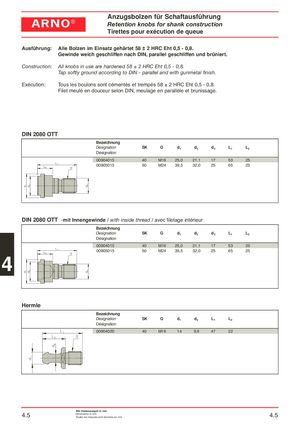

Anzugsbolzen für Schaftausführung ARNO® Retention knobs for shank construction Tirettes pour exécution de queue Ausführung: Alle Bolzen im Einsatz gehärtet 58 ± 2 HRC Eht 0,5 - 0,8. Gewinde weich geschliffen nach DIN, parallel geschliffen und brüniert. Construction: All knobs in use are hardened 58 ± 2 HRC Eht 0,5 - 0,8. Tap softly ground according to DIN - parallel and with gunmetal finish. Exécution: Tous les boulons sont cémentés et trempés 58 ± 2 HRC Eht 0,5 - 0,8. Filet meulé en douceur selon DIN, meulage en parallèle et brunissage. DIN 2080 OTT Bezeichnung Designation SK G d1 d2 d3 L1 L2 Désignation 00904015 40 M16 25,0 21,1 17 53 25 00905015 50 M24 39,5 32,0 25 65 25 DIN 2080 OTT -mit Innengewinde / with inside thread / avec filetage intérieur Bezeichnung Designation SK G d1 d2 d3 L1 L2 Désignation 00904015 40 M16 25,0 21,1 17 53 25 00905015 50 M24 39,5 32,0 25 65 25 4 Hermle Bezeichnung Designation SK G d1 d2 L1 L2 Désignation 00904020 40 M16 14 9,9 47 22 Alle Abmessungen in mm 4.5 Dimensions in mmToutes les mesures sont données en mm 4.5
