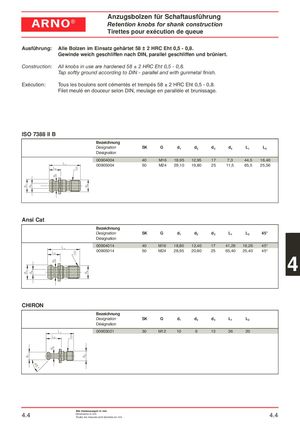

Anzugsbolzen für Schaftausführung ARNO® Retention knobs for shank construction Tirettes pour exécution de queue Ausführung: Alle Bolzen im Einsatz gehärtet 58 ± 2 HRC Eht 0,5 - 0,8. Gewinde weich geschliffen nach DIN, parallel geschliffen und brüniert. Construction: All knobs in use are hardened 58 ± 2 HRC Eht 0,5 - 0,8. Tap softly ground according to DIN - parallel and with gunmetal finish. Exécution: Tous les boulons sont cémentés et trempés 58 ± 2 HRC Eht 0,5 - 0,8. Filet meulé en douceur selon DIN, meulage en parallèle et brunissage. ISO 7388 II B Bezeichnung Designation SK G d1 d2 d3 d4 L1 L2 Désignation 00904004 40 M16 18,95 12,95 17 7,3 44,5 16,40 00905004 50 M24 29,10 19,80 25 11,5 65,5 25,56 Ansi Cat Bezeichnung Designation SK G d1 d2 d3 L1 L2 45° Désignation 00904014 40 M16 18,80 12,40 17 41,26 16,26 45° 00905014 50 M24 28,95 20,80 25 65,40 25,40 45° 4 CHIRON Bezeichnung Designation SK G d1 d2 d3 L1 L2 Désignation 00903021 30 M12 10 6 13 36 20 Alle Abmessungen in mm 4.4 Dimensions in mmToutes les mesures sont données en mm 4.4
