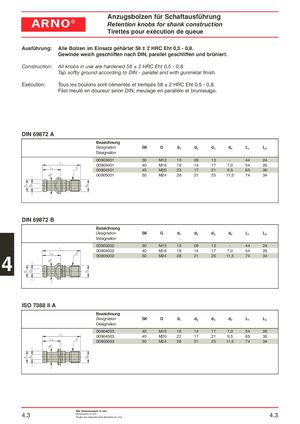

Каталог ARNO оснастка для токарного и фрезерного оборудования - страница 83
Навигация
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
Каталог ARNO монолитный осевой инструмент
Каталог ARNO концевые твердосплавные фрезы AFV
Каталог ARNO оснастка для автоматов продольного точения
Каталог ARNO тиски станочные
Каталог ARNO пластины CBN для токарной обработки
Ausführung: Alle Bolzen im Einsatz gehärtet 58 ± 2 HRC Eht 0,5 - 0,8. Gewinde weich geschliffen nach DIN, parallel geschliffen und brüniert. Construction: All knobs in use are hardened 58 ± 2 HRC Eht 0,5 - 0,8. Tap softly ground according to DIN - parallel and with gunmetal finish. Exécution: Tous les boulons sont cémentés et trempés 58 ± 2 HRC Eht 0,5 - 0,8. Filet meulé en douceur selon DIN, meulage en parallèle et brunissage.
DIN 69872 A
| Bezeichnung | ||||||||
| Designation | SK | G | d1 | d2 | d3 | d4 | L1 | L2 |
| Désignation | ||||||||
| 00903001 | 30 | M12 | 13 | 09 | 13 | - | 44 | 24 |
| 00904001 | 40 | M16 | 19 | 14 | 17 | 7,0 | 54 | 26 |
| 00904501 | 45 | M20 | 23 | 17 | 21 | 9,5 | 65 | 30 |
| 00905001 | 50 | M24 | 28 | 21 | 25 | 11,5 | 74 | 34 |
DIN 69872 B
| Bezeichnung | ||||||||
| Designation | SK | G | d1 | d2 | d3 | d4 | L1 | L2 |
| Désignation | ||||||||
| 00903002 | 30 | M12 | 13 | 09 | 13 | - | 44 | 24 |
| 00904002 | 40 | M16 | 19 | 14 | 17 | 7,0 | 54 | 26 |
| 00905002 | 50 | M24 | 28 | 21 | 25 | 11,5 | 74 | 34 |
4 00905002 50 M24 28 21 25 11,5 74 34
ISO 7388 II A
| Bezeichnung | ||||||||
| Designation | SK | G | d1 | d2 | d3 | d4 | L1 | L2 |
| Désignation | ||||||||
| 00904003 | 40 | M16 | 19 | 14 | 17 | 7,0 | 54 | 26 |
| 00904503 | 45 | M20 | 22 | 17 | 21 | 9,5 | 65 | 30 |
| 00905003 | 50 | M24 | 28 | 21 | 25 | 11,5 | 74 | 34 |
