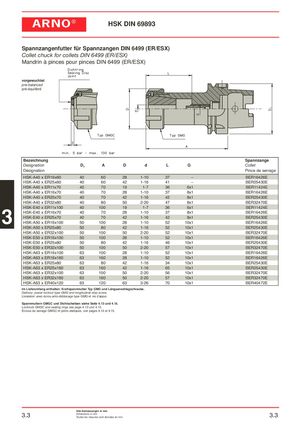

Spannzangenfutter für Spannzangen DIN 6499 (ER/ESX)
Collet chuck for collets DIN 6499 (ER/ESX)
Mandrin à pinces pour pinces DIN 6499 (ER/ESX)
vorgewuchtet pre-balanced pré-équilibré
| Bezeichnung | Spannzange | ||||||
| Designation | D1 | A | D | d | L | G | Collet |
| Désignation | Pince de serrage | ||||||
| HSK-A40 x ER16x60 | 40 | 60 | 28 | 1-10 | 37 | – | BER16426E |
| HSK-A40 x ER25x60 | 40 | 60 | 42 | 1-16 | 41 | – | BER25430E |
| HSK-A40 x ER11x70 | 40 | 70 | 19 | 1-7 | 36 | 6x1 | BER11424E |
| HSK-A40 x ER16x70 | 40 | 70 | 28 | 1-10 | 37 | 8x1 | BER16426E |
| HSK-A40 x ER25x70 | 40 | 70 | 42 | 1-16 | 42 | 8x1 | BER25430E |
| HSK-A40 x ER32x80 | 40 | 80 | 50 | 2-20 | 47 | 8x1 | BER32470E |
| HSK-E40 x ER11x100 | 40 | 100 | 19 | 1-7 | 36 | 6x1 | BER11424E |
| HSK-E40 x ER16x70 | 40 | 70 | 28 | 1-10 | 37 | 8x1 | BER16426E |
| HSK-E40 x ER25x70 | 40 | 70 | 42 | 1-16 | 42 | 8x1 | BER25430E |
| HSK-A50 x ER16x100 | 50 | 100 | 28 | 1-10 | 52 | 10x1 | BER16426E |
| HSK-A50 x ER25x80 | 50 | 80 | 42 | 1-16 | 52 | 10x1 | BER25430E |
| HSK-A50 x ER32x100 | 50 | 100 | 50 | 2-20 | 52 | 10x1 | BER32470E |
| HSK-E50 x ER16x100 | 50 | 100 | 28 | 1-10 | 52 | 10x1 | BER16426E |
| HSK-E50 x ER25x80 | 50 | 80 | 42 | 1-16 | 46 | 10x1 | BER25430E |
| HSK-E50 x ER32x100 | 50 | 100 | 50 | 2-20 | 57 | 10x1 | BER32470E |
| HSK-A63 x ER16x100 | 63 | 100 | 28 | 1-10 | 52 | 10x1 | BER16426E |
| HSK-A63 x ER16x160 | 63 | 160 | 28 | 1-10 | 52 | 10x1 | BER16426E |
| HSK-A63 x ER25x80 | 63 | 80 | 42 | 1-16 | 34 | 10x1 | BER25430E |
| HSK-A63 x ER25x160 | 63 | 160 | 42 | 1-16 | 65 | 10x1 | BER25430E |
| HSK-A63 x ER32x100 | 63 | 100 | 50 | 2-20 | 56 | 10x1 | BER32470E |
| HSK-A63 x ER32x160 | 63 | 160 | 50 | 2-20 | 57 | 10x1 | BER32470E |
| HSK-A63 x ER40x120 | 63 | 120 | 63 | 3-26 | 70 | 10x1 | BER40472E |
Im Lieferumfang enthalten: Kraftspannmutter Typ GMG und Längsanschlagschraube. Delivery: power locknut type GMG and longitudinal stop screw. Livraision: avec écrou anto-déblocage type GMG et vis d’appui. Spannmuttern GMGC und Dichtscheiben siehe Seite 4.13 und 4.15. Locknuts GMGC and sealing rings see page 4.13 und 4.15. Ecrous de serrage GMGC et joints statiques, voir pages 4.13 et 4.15.
