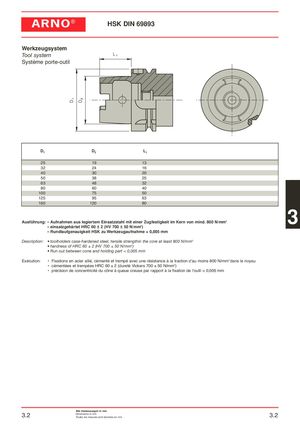

ARNO® HSK DIN 69893 Werkzeugsystem Tool system Système porte-outil D1 D2 L1 25 19 13 32 24 16 40 30 20 50 38 25 63 48 32 80 60 40 100 75 50 125 95 63 160 120 80 Ausführung: • Aufnahmen aus legiertem Einsatzstahl mit einer Zugfestigkeit im Kern von mind. 800 N/mm2 3 • einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50 N/mm2) • Rundlaufgenauigkeit HSK zu Werkzeugaufnahme < 0,005 mm Description: • toolholders case-hardened steel, tensile strengthin the core at least 800 N/mm2 • hardness of HRC 60 ± 2 (HV 700 ± 50 N/mm2) • Run out between cone and holding part < 0,005 mm Exécution: • Fixations en acier allié, cémenté et trempé avec une résistance à la traction d’au moins 800 N/mm2 dans le noyau • cémentées et trempées HRC 60 ± 2 (dureté Vickers 700 ± 50 N/mm2) • précision de concentricité du cône à queue creuse par rapport à la fixation de l’outil < 0,005 mm Alle Abmessungen in mm 3.2 Dimensions in mmToutes les mesures sont données en mm 3.2
